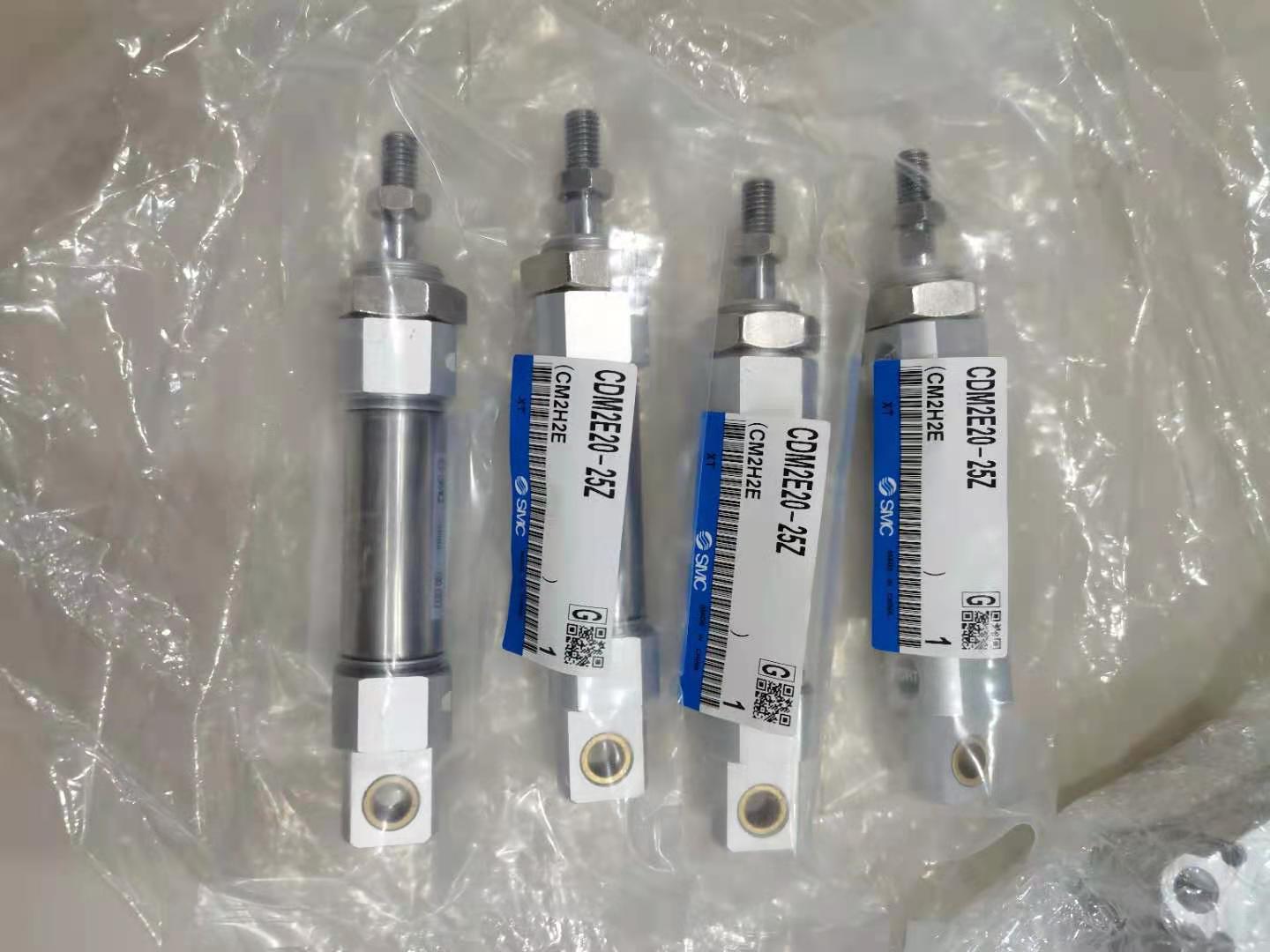

描述日本SMC單桿雙作用CDM2E20-25Z氣缸
●桿端內螺紋標準化
●磁性開關可操作性提高，易于調整位置
●設有單耳環型、耳軸型用擺動底座
●設定了桿端安裝件、擺動底座安裝件的型號(節省分別訂購氣缸和安裝件的時間)
●帶磁性開關 (CDM2-Z系列: CDM2，CDM2W，CDM2K，CDM2KW，CDM2R，CDM2RK，CDM2□P，CDBM2)
1) 配管前の処置
！
配管前にエアブロー（フラッシング）あるいは洗浄を行い、管內の切粉、切削油、ゴミ等を
除去してください。
2) シールテープの巻き方
配管や継手類をねじ込む場合には、配管ねじの切粉やシール材が配管內部へ入り込まない
ようにしてください。
なお、シールテープを使用されるときは、ねじ部を１．５～２山殘して巻いてください
| 字段描述 | 字段取值 | 取值描述 |
|---|---|---|
| 內置磁環 | D | 內置磁環 |
| 形式 | - | 氣壓式 |
| 安裝形式 | E | 耳環一體基本型 |
| 缸徑 | 20 | 缸徑 20mm |
| 通口螺紋的種類 | - | Rc |
| 氣缸行程 | 25 | 氣缸行程 25mm |
| 氣缸追記號 | - | 橡膠緩沖,桿端外螺紋,無防護套 |
| 雙行程標記 | - | 行程標記 |
| 氣缸行程2 | - | 無氣缸行程2 |
| 氣缸追記號2 | - | 橡膠緩沖,桿端外螺紋,無防護套 |
| 擺動底座 | - | 無底座 |
| 桿端安裝件 | - | 無支件 |
| 磁性開關型號 | - | 無磁性開關 |
| 磁性開關個數 | - | 2個 或 無 |
| 訂制規格 | - | 標準 |
描述日本SMC單桿雙作用CDM2E20-25Z氣缸
