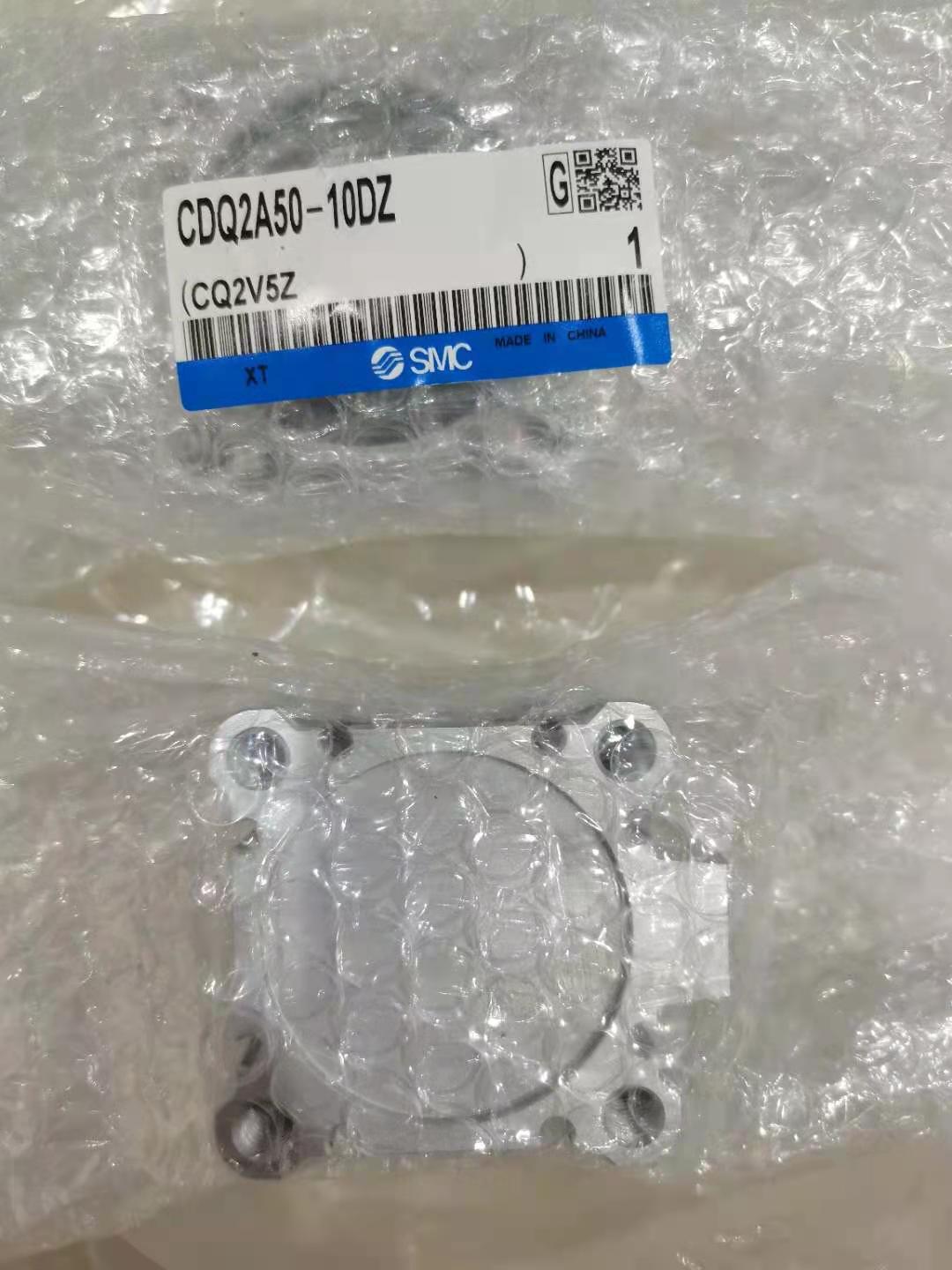

日本SMC薄型氣缸CDQ2A50-10DZ單桿雙作用
關于中間行程氣缸
● XB10：用專用缸體來對應行程。
例：CQ2B32-57DZ-XB10（使用57行程的專用缸筒）
● XB10A：在比行程長的缸筒（55,60,65,70,80,85,90,95）中加裝隔板來對應。
例：CQ2B32-57DZ-XB10A（在60行程的專用缸筒中加裝3mm的隔板）
● 標準型號中的中間行程：在比行程長的缸筒（5,10,15,20,25,30,35,40,45,50,75,100）中加裝隔板來對應。
例：CQ2B32-57DZ（在75行程的專用缸筒中加裝18mm的隔板）
同樣的中間行程，根據中間行程類型的不同，氣缸尺寸也會不同。實際選型時請注意。
| 字段描述 | 字段取值 | 取值描述 |
|---|---|---|
| 內置磁環 | D | 內置磁環 |
| 安裝方式 | A | 兩端螺孔式 |
| 形式 | - | 氣壓式 |
| 缸徑 | 50 | 缸徑 50mm |
| 通口螺紋的種類 | - | Rc/M螺紋 |
| 氣缸行程 | 10 | 氣缸行程 10mm |
| 雙行程標記 | - | 行程標記 |
| 氣缸行程2 | - | 無氣缸行程2 |
| 缸體可選項 | - | 標準(桿端內螺紋) |
| 磁性開關安裝槽 | Z | Φ12-Φ25 2面/Φ32-Φ100 4面 |
| 安裝螺釘同包 | - | 無安裝螺釘 |
| 桿端安裝件 | - | 無 |
| 磁性開關型號 | - | 無磁性開關 |
| 磁性開關個數 | - | 2個 或 無 |
| 訂制規格 | - | 標準 |
日本SMC薄型氣缸CDQ2A50-10DZ單桿雙作用
