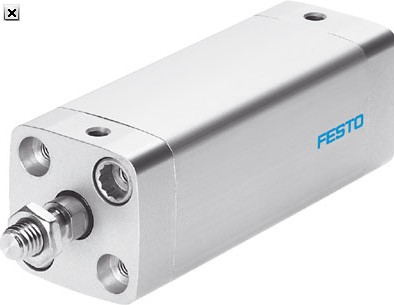

主要特性一覽:
選擇范圍大,標準行程 5 ... 50 mm
結構非常緊湊,比相類似的氣缸更短
Festo 設計:
外觀精致、殼體寬度縮小用于空間很緊湊的應用場合縮短殼體長度節省材料,減輕重量;
應用示例:
智能手機按鍵持久性測試安裝空間小、重量非常輕,小型運動的選擇帶內螺紋或外螺紋的活塞桿用于位置檢測;
技術參數:
力 [N] 和沖擊能量 [J]
缸徑 @ 6 10 12 16 20 25 32 40 50 63
6 bar 時,力的理論值,推進 17 47 68 121 188 295 483 754 1178 1870
6 bar 時,力的理論值,返回 9.4 30.2 51 90 141 247 415 686 1057 1750
終端位置沖擊能量
ADN-S 0.006 0.012 0.06 0.1 0.14 0.18 0.26 –
ADN-S-...-A 0.006 0.012 0.07 0.15 0.2 0.3 0.4 0.7 1 1.3
重量 [g],缸徑 @ 6 10
5 mm 行程 9.2/10.91) 12.2/14.51)
10 mm 行程 11.9/13.61) 15.4/17.71)
移動負載
5 mm 行程 1.5/1.61) 4.1/4.51)
10 mm 行程 2.3/2.41) 5.3/5.71)
1) 帶位置感測;重量 [g]
缸徑 @ 12 16 20 25 32 40 50 63
產品重量,0 mm 行程 26/331) 32.5/421) 51/651) 70/881) 107/1171) 3041) 3241) 4991)
附加重量,每 10 mm 行程 15/151) 18/181) 26/261) 30/301) 36/361) 451) 631) 771)
移動負載,0 mm 行程 3.5/61) 6/111) 11/181) 17/251) 31/371) 621) 1041) 1511)
附加負載,每 10 mm 行程 2/21) 4/41) 6/61) 6/61) 9/91) 91) 161) 161)
