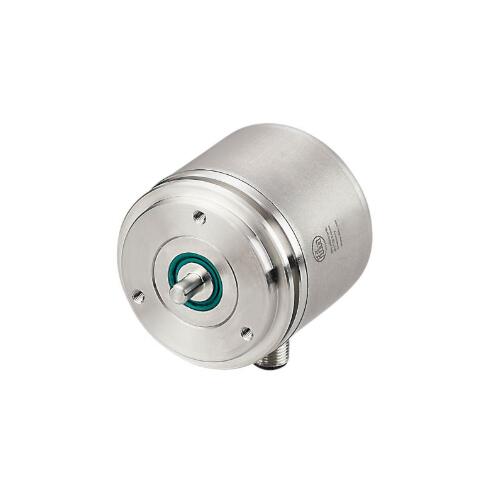

IFM編碼器使用說明

產品簡介：

緊湊堅固的外殼

按照經過驗證的工業標準進行設計

用于軸向和徑向使用的電纜接口

帶有集成現場總線接口的版本

用于直接在執行器上安裝的空心軸編碼器

可配置為編碼器、速度監控器或計數器

清晰可見的 LED 顯示，包含紅/綠顏色變化

通過 IO-Link 的友好通信和參數化

通過磁力感應原理獲得高耐沖擊和振動能力

分辨率可自由編程，從 1 ...10,000

技術參數：

分辨率 1...10000; (可設定參數; 出廠設定: 1024) 分辨率

通信接口 IO-Link

軸監控器 實心軸

軸直徑 [mm] 6

應用

功能原理 增量式

檢測系統 磁性

應用 編碼器; 速度監控器; 計數器

電氣數據

工作電壓 [V] 4.75...30 DC

電流損耗 [mA] < 350

防護等級 III

反相保護 有

旋轉電氣值 [U/min] 12000

輸出

電氣設計 HTL/TTL

開關頻率 [kHz] 1000

出廠設定

輸出功能: HTL (50 mA)

短路保護 有

相位偏差A和B [°] 90

測量/設定范圍

分辨率 1...10000; (可設定參數; 出廠設定: 1024) 分辨率

速度監控器

開關點, SP [U/min] -9994...9999

開關點, SP [Hz] -166.6...166.7

復原點, rP [U/min] -9999...9994

復原點, rP [Hz] -166.7...166.6

計數器

預設點 1...9999

精度/偏差

度 [°] 0.1

軟件/編程

參數設定 編碼器; 分辨率; 轉向; HTL; TTL; 速度監控器; 分辨率

接口

通信接口 IO-Link

傳遞類型 COM2 (38,4 kBaud)

IO-Link revision 1.1

SIO模式 有

處理周期小值 [ms] 2.3

工作條件

環境溫度 [°C] -40...85

存儲溫度 [°C] -40...85

允許相對空氣濕度 [%] 95; (不允許冷凝)

外殼防護等級 IP 65; (在外殼: IP 67; 在軸: IP 64)

/測試

抗沖擊

100 g

抗震

20 g

MTTF [年] 218

機械技術數據

重量 [g] 437

尺寸 [mm] ? 58 / L = 64

原材料 法蘭: 鋁; 外殼: 不銹鋼; 顯示窗口: PEI

機械值 [U/min] 12000

啟動扭矩值 [Nm] 1

溫度扭矩參考 [°C] 20
