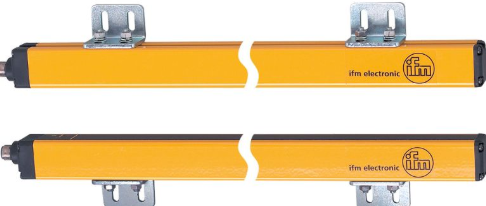

IFM安全光柵參考

 符合 IEC 61496 的安全類別 2 和 4

的危險區域和門的防護

通過久經考驗的 M12 連接器輕松連接

用于衛生應用的版本

帶有主動/被動系統的版本

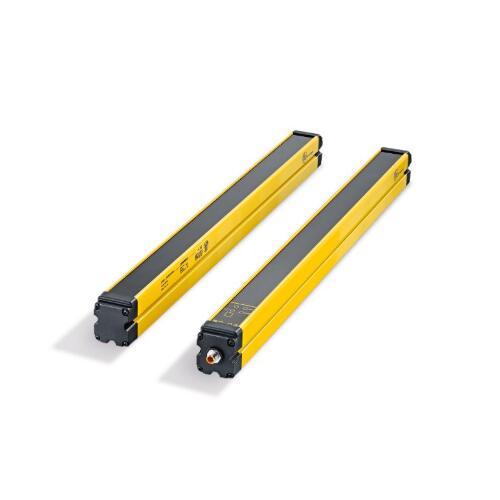

安全光幕用于確保危險區域安全的場景。它們屬于光電安全設備，包括1個發射器和1個接收器，安全等級可達SIL 1（type 2光幕）或SIL3（type 4光幕）。

安全光幕的典型應用包括防止進入或自動化制造單元線的危險區域監控。對于食品飲料應用，我們提供帶保護管的高防護等級版本。帶浮動消隱功能的版本則可用于保護壓機和鋸機的進料過程。

符合 IEC 61496 的安全類別 2 和 4

的危險區域和門的防護

以 L 形安裝時沒有死區

通過久經考驗的 M12 連接器輕松連接

技術參數：

光線種類 紅外線

尺寸 [mm] 1053 x 28 x 30

應用

保護功能 身體保護

電氣數據

工作電壓公差 [%] 20

工作電壓 [V] 24 DC

防護等級 III

反相保護 有

開機延遲時間 [s] < 2

光線種類 紅外線

波長 [nm] 950

接收裝置

電流損耗 [mA] 83

發射裝置

電流損耗 [mA] 42

輸出

電氣設計 PNP

OSSD輸出數 2

每個OSSD輸出電流負載值 [mA] 400; (24 V)

短路保護 有

監控范圍

保護區域高度 [mm] 910

光束數量 4

保護區域?qū)挾?(光強度） [m] 0...4

保護區域?qū)挾龋ǜ吖鈴?qiáng)度） [m] 3...12

反應時間

反應時間 [ms] 3

工作條件

使用地點 等級C符合EN 60654-1標準, 應用不受天氣影響

環境溫度 [°C] -10...55

存儲溫度 [°C] -20...70

允許的相對空氣濕度 [%] 95

外殼防護等級 IP 65; IP 67

/測試

EMC電磁兼容

IEC 61496-1

抗沖擊

IEC 61496-1

抗震

IEC 61496-1

安全分類

ESPE類型(IEC 61496-1) 4

ISO 13849-1 種類 4, PL e

IEC 61508 SIL 3

IEC 62061 SIL cl 3

使用壽命 TM (Mission Time) [h] 175200

安全性PFHd [1/h] 8.2E-09

機械技術數據

重量 [g] 3465

尺寸 [mm] 1053 x 28 x 30

原材料 外殼: 鋁; 前面透鏡: PC

結構長度 [mm] 1053

顯示器/操作件

顯示

LED, 黃色

LED, 綠色

LED, 紅色

附件

供貨范圍

安裝角度: 4

安裝螺母: 4

螺母

注釋

包裝單位 1 件

電氣連接 - 發射裝置

接口 接插件: 1 x M12
