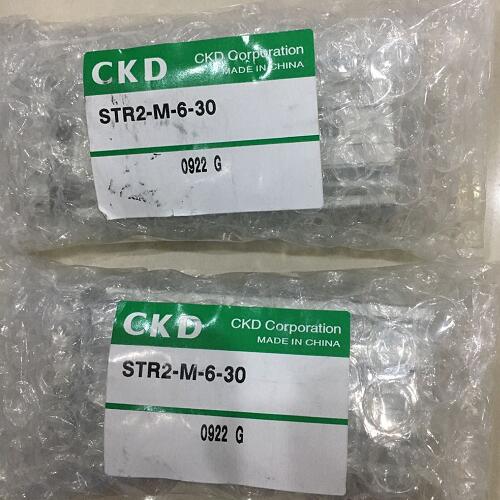

進口日本喜開理線性滑臺氣缸，CKD氣爪

產品說明：

雙活塞桿氣缸針對動作方向各有兩處配管氣口。

請根據使用狀態對螺堵位置進行變更。

變更后，請確認螺堵部無空氣泄漏。

請不要在本體(缸體)安裝面及平板面留下影響平面度的傷痕、劃痕等。

使用平板的螺紋孔F時，請確保螺栓長度相當于J尺寸。

否則會引起平板破損。

安裝氣缸開關時，請沿開關槽移動氣缸開關，緊固在規定的位置。

對于SW-CA，緊固開關固定螺釘時，請用尖端形狀

寬度為2.4mm以下、厚度為0.3mm以下的一字螺絲刀，

以0.05～0.1N·m的緊固扭矩緊固。

對于SW-CB，緊固開關固定螺釘時，請用十字型

螺絲刀，以0.5～0.7N·m的緊固扭矩緊固。

氣缸在有水滴、油滴的地方及易被腐蝕和粉塵多的

地方使用，容易造成損傷和動作不良，所以請使用

保護罩等對產品進行保護。

配管時，請務必加裝調速閥后再使用。

請勿在缸體(配管)安裝面以及滑臺面造成影響平面

度的癟痕、損傷等。

另外，請將安裝在缸體及滑臺上的其他部件上的

相對面平面度控制在0.02mm以下。

在氣缸開關附近存在鐵板等磁性物體時，可能會

導致誤動作。為了安全地使用，請讓這些磁性物體

離開氣缸表面10mm以上或改變氣缸開關的安裝面。(所有口徑都相同)

如果氣缸如下圖所示相鄰連接時，可能會導致氣缸

開關誤動作。請讓氣缸表面保持如下距離。(所有口徑都相同)

使用定位孔時，請使用不會壓入的定位銷尺寸。

如果使用壓入的定位銷尺寸，定位銷壓入產生的負荷

可能會導致線性導軌部損傷或變形，進而導致精度下降。

定位銷的TJ公差為JIS公差m6以下。

使用止動螺栓時，請勿以從端蓋壓板卸下的狀態使

用。否則可能會導致?lián)p壞。

在缸體動作過程中存在手被止動螺栓夾住的危險，

因此請不要讓手靠近。

安裝或裝卸滑臺及端板時，請務必將滑臺固定后再

進行作業。

進口日本喜開理線性滑臺氣缸，CKD氣爪
