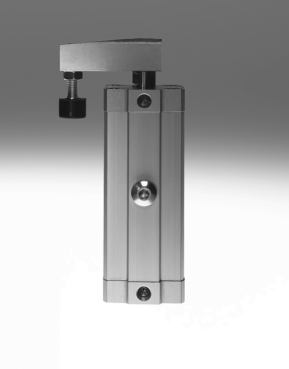

德國FESTO直線/回轉式夾緊氣缸 訂貨號:CLR-12-20-R-P-A
535433
技術參數:總行程
29 mm
活塞直徑
12 mm
活塞桿螺紋
M3
擺角
90 度 +/-4 度
夾緊行程
20 mm
短型號代碼
CLR
緩沖
兩端帶彈性緩沖環/墊
可選
設計
缸徑NBR
TPE-U(PU)
外殼材料
精制鋁合金
光滑陽極氧化處理
活塞桿材料
高合金不銹鋼
缸筒材料
精制鋁合金
光滑陽極氧化處理
-10 °C ... 80 °C
2 bar 時的有效夾緊力
12 N
4 bar 時的有效夾緊力
23 N
6 bar 時的有效夾緊力
34 N
活塞桿
缸筒
位置檢測
通過接近開關
擺動方向
右
符號
00991217
2 bar ... 10 bar
雙作用
壓縮空氣,符合 ISO 8573-1:2010 [7:4:4]
工作和先導介質說明
可用潤滑介質工作(之后須一直潤滑介質工作)
耐腐蝕等級 CRC
2 - 中等耐腐蝕能力
環境溫度有環螺釘材料
鋼
鍍鋅
蓋子材料
精制鋁合金
帶涂層
密封件材料
夾緊手指螺釘的大緊固扭矩
1.2 Nm
6 bar 時的理論夾緊力
51 N
160 g
要么:
帶通孔
通過內螺紋安裝
氣動接口
M5
主要特性:功能描述
CLR 直線/回轉式夾緊氣缸適用于
各種類型的夾緊動作。通過活塞
桿的直線和擺動動作的組合,甚
至可以插入和移走夾緊范圍以外
的工件。氣缸可選擇向左或向右
擺動,此外,缸徑為 ? 40的 CLR
氣缸還可進行直線運動。

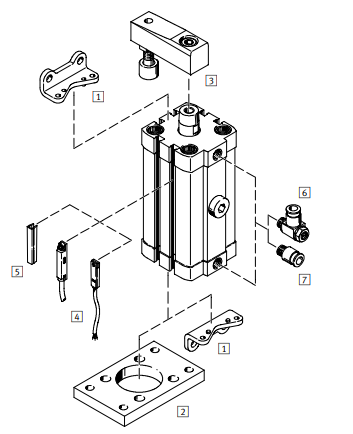

夾緊手指:
可作為附件訂購
產品 多樣化 易于安裝 實用性強
· 簡單的機械系統
· 結構堅固
· 使用壽命長
· 初裝和維護費用
· 新產品:帶灰塵和焊接飛濺防
護的 CLR
· 擺動方向可調
· 結構緊湊,所需安裝空間小
· 孔型符合 ISO 21287標準,因
此可使用標準附件范圍里的腳
架和法蘭安裝件
· 軸承蓋和端蓋上采用內螺紋,
使得氣缸安裝簡單,無論是直
接安裝或使用安裝附件活塞桿
缸筒
緩沖形式 兩端帶彈性緩沖墊
位置感測 帶位置感測
安裝型式 通過通孔
通過內螺紋
通過附件
安裝位置 任意
夾緊范圍 ? 2 mm 在終端位置前
夾緊行程1) [mm] 10 20 10 20 10 20 10 20 10 20 10 20 20 50 20 50
總行程2) [mm] 19 29 20 30 22 32 23 33 28 38 28 38 41 71 43 73
擺動方向 右,左 右,左,直線
擺動角度 [°] 90 ±1
1) 夾緊行程與影響夾緊動作的直線行程相等
2) 總行程包括夾緊行程和擺動行程
· 夾緊手指,包括保護敏感表面
的易安裝橡皮帽,可作為附件
訂購
· 夾緊手指可在 360°范圍內自由
調節
· 可使用易損件進行維修
擺動放向:活塞桿縮回時,從活塞桿上端
看去:順時針擺動方向
活塞桿縮回時,從活塞桿上端
看去:逆時針擺動方向
主要 技術參數
活塞直徑 ? 12 16 20 25 32 40 50 63
氣接口 M5 M5 M5 M5 Gx Gx Gx Gx
活塞桿螺紋 M3 M4 M6 M6 M8 M8 M10 M10
工作介質 過濾壓縮空氣,潤滑或未潤滑
結構特點 活塞
