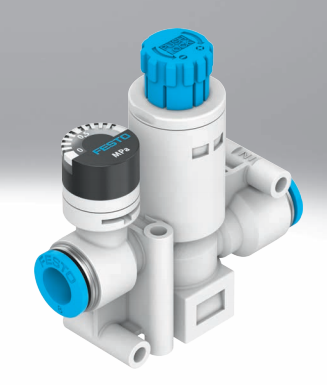

德國FESTO減壓閥 訂貨號：VRPA-CM-Q8-E

8086005

技術參數：短型號代碼

VRPA

控制器功能

輸出壓力常數

帶二級排氣

帶回流功能

氣接口，氣口 1

QS-8調節元件

可鎖定旋轉手柄

符號調節元件

可鎖定旋轉手柄

符號

00991558

壓力表（模擬）或壓力顯示器（數字）

帶壓力表

壓力調節范圍

1 bar ... 8 bar

工作和先導介質說明

可用潤滑介質工作（之后須一直潤滑介質工作）

產品重量

36 g

材料說明

RoHS 合規

靜態密封件材料

NBR

00991558

壓力表（模擬）或壓力顯示器（數字）

帶壓力表

壓力調節范圍

1 bar ... 8 bar

工作和先導介質說明

可用潤滑介質工作（之后須一直潤滑介質工作）

產品重量

36 g

材料說明

RoHS 合規

靜態密封件材料

NBR

氣接口，氣口 2

QS-8

安裝方式

帶通孔

標準標稱流量

125 l/min

環境溫度

0 °C ... 60 °C

外殼材料

PBT

工作介質

壓縮空氣，符合 ISO 8573-1:2010 [7:4:4]

安裝位置

可選

驅動方式004 氣接口 1

Q4 快插接頭 4 mm

Q6 快插接頭 6 mm

Q8 快插接頭 8 mm

M5 M5

R18 R1/8

R14 R1/4

005 氣接口 2

Q4 快插接頭 4 mm

Q6 快插接頭 6 mm

Q8 快插接頭 8 mm

E 規格同接口 1

手冊

型號代碼

新品

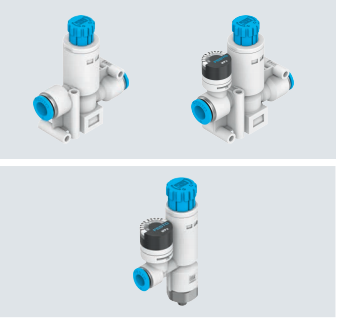

產品范圍一覽

型號 codes

001 系列

VRPA 減壓閥

002 結構特點

C 管式

L L型

003 壓力指示

不帶壓力表

M 帶壓力表

主要技術參數

氣接口 1 QS-4 QS-6 QS-8 M5 R1/8 R1/4

氣接口 2 QS-4 QS-6 QS-8 QS-4, QS-6 QS-4, QS-6, QS-8 QS-6, QS-8

控制器功能 輸出壓力恒定，帶二級排氣，帶回流功能

壓力調節范圍 [MPa] 0.1 ... 0.8

驅動方式 手動

安裝位置 任意額定緊固扭矩 [Nm] – 0.8 ±20% –

工作和環境條件

工作壓力 見圖表 a 頁碼 4

工作介質 壓縮空氣，符合 ISO 8573-1:2010 [7:4:4]

工作/先導介質注意事項 可用潤滑介質工作（今后須始終使用潤滑介質）

環境溫度 [°C] 0 ... +60

材料

氣接口 1 QS-4 QS-6 QS-8 M5 R1/8 R1/4

殼體 PBT

螺紋耳軸 – 鍍鎳黃銅

螺紋密封件 – PTFE

靜態密封件 NBR

材料注意事項 RoHS合規

調節元件 旋轉手柄，帶鎖定

壓力指示器 帶/不帶壓力表 帶壓力表

安裝方式 通過通孔 擰入

螺紋耳軸密封方式 – 密封圈 涂層

可旋轉 – 360°/禁止連續旋轉

德國FESTO減壓閥 訂貨號：VRPA-CM-Q8-E

8086005
