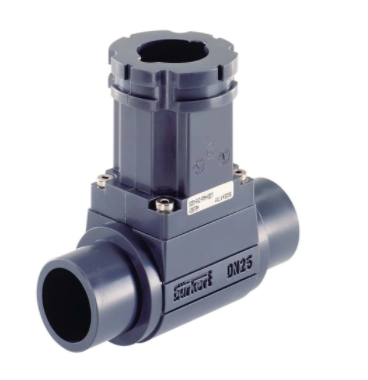

德國BURKERT插入式傳感器接頭 訂單號：428687

技術屬性：插入2（英寸）| 2.400,00 升/小時 - 80.023 升/小時 | 0,00 °C - 50,00 °C | PN 10 | 保稅套| G2 3/4 | PVC（聚氯乙烯）

特性

類型

S020

產品分組

配件

安裝長度

213,6 毫米

過程連接型號/口徑

端口連接 1 種

保稅套

端口連接 1 螺紋標記

2 3/4

端口連接 1 螺紋類型

G

端口連接 1 內徑 (mm)

60,3 毫米

端口連接 1 尺寸 DN

DN 50

端口連接1外徑

74 毫米

端口連接 1 DN 英寸

2 英寸 2

端口連接 1 粘接

ASTM D 1785/76

端口連接材料類別

塑料

端口連接材料

PVC（聚氯乙烯）

材料

電樞材料

PVC（聚氯乙烯）

測量管材質

PVC（聚氯乙烯）

過程壓力/溫度

公稱壓力 (DIN EN 1333)

PN 10

溫度介質小值

0℃

溫度介質大值

50℃

測量

測量值單位

升/小時

體積流量的小測量值

2.400

大體積流量測量值

80.023

功能

流體端口連接數

該接頭可用于連接任何插入裝置以進行測量

管道。 e. G。 用于流量、pH、氧化還原電位 (ORP) 和電導率測量。

該配件可用于葉輪和電磁流量計和

具有 G 2" 或夾具連接的分析測量設備。

數據表中描述的產品變體可能與產品介紹和描述不同。

可與T結合

一般技術數據

產品特性

材料

請確保設備材料與您使用的流體兼容。

詳細信息可以在章節“3.1.耐化學性圖表 – Bürkert resistApp”（ 5 頁）。

接液部件

用于 G 2" 流量計連接體和適配器分別為黃銅 (CuZn39Pb2

) & 不銹鋼 (316L ? 1.4404) 或全部

不銹鋼 (316L ? 1.4404)、PVC、PP、PVDF 或 PE（取決于 S020 版本）

FKM 或 EPDM 密封（取決于 S020 版本）

用于鉗形流量計連接 不銹鋼 316L

尺寸 詳細信息可在“4.尺寸”， 6 頁。

與 8020、8025、8026、8041、8045 型流量計或分析測量設備的兼容性

8200/8203、8220 或 8228 型

管徑

用于 G 2" 流量計連接 DN06…DN400

配件和測量設備之間的組合有時僅限于某些 DN。

詳細信息可在“7.3. S020 與用于流速、pH 或 ORP、電導率測量的測量設備的組合”（ 19 頁）。

用于鉗形流量計連接 DN32…DN100

表面質量

用于鉗形流量計連接 Ra<0.8 μm（不包括焊縫）

中等數據

流體溫度1.) 適用于：

? PVC：0…+50 °C (+32…+122 °F)

? 聚丙烯：0…+80 °C (+32…+176 °F)

? PVDF：-15…+100 °C (+5…+212 °F)

? PE：+5…+70 °C (+41…+158 °F)

? 不銹鋼、黃銅：-15…+160 °C (+5…+320 °F)

流體壓力（大）1.) ? PN10 用于塑料傳感器接頭

? PN16 用于金屬傳感器配件

詳細信息可以在章節“5.1.壓力溫度圖”上

14 頁。

進程/端口連接和通信

測量設備連接 G 2" 或夾子連接

過程連接 ? 金屬配件：內螺紋或外螺紋、焊接端、卡箍或法蘭

? 塑料接頭：真正的帶螺母和溶劑/熔接套筒、套管或外螺紋的活接頭，

鞍

批準和證書

指令

CE 指令 驗證是否符合歐盟指令的應用標準可在

歐盟型式檢驗證書和/或歐盟符合性聲明（如適用）

壓力設備指令 符合 2014/68/EU 指令 4 條 1 款。

關于壓力設備指令的詳細信息可以在“2.2.

壓力設備指令” 5 頁。

證書 證書必須單獨訂購。詳細信息可在 23 頁的“所有版本的附件”一章中找到。

? 檢驗證書 3.1（根據 EN-ISO 10204）

? 測試報告 2.2（根據 EN-ISO 10204）

? 表面質量合格（DIN4762-DIN4768-ISO/4287/1）

? 3 分流量校準證書

? FDA 符合性聲明（僅帶 EPDM 密封的不銹鋼配件）

環境與安裝

環境溫度 操作和儲存：

溫度限制可能取決于插入的設備。請參閱相關數據表或

使用說明書了解更多詳情。
