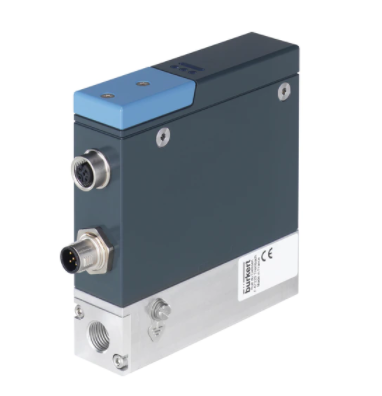

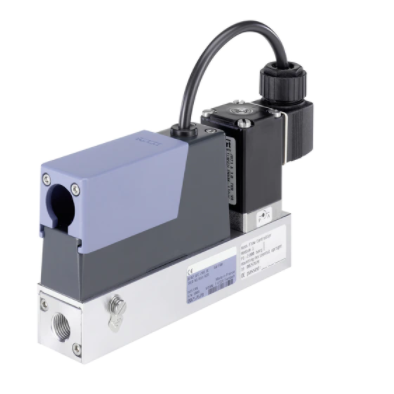

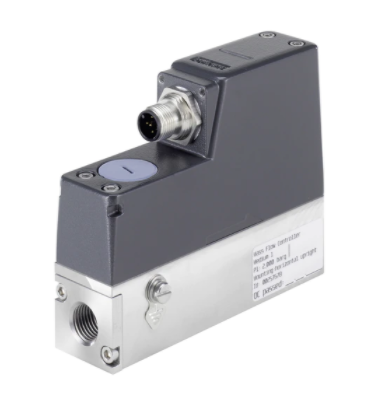

德國BURKERT氣體質量流量計 訂單號:376687
技術屬性:特征
類型
8742
聚合狀態
氣體
測量
流
操作模式
控制
參考介質 1
氧氣、氮氣、空氣
流量范圍 介質 1
3
單元介質 1
升/分鐘
校準壓力med.1
3,000
壓力單位
酒吧
電源電壓
24V 直流電池電壓
能量消耗
3 瓦
總線/CANopen
端口連接
G1/4 螺紋端口
材料
鋁
密封材料
FKM
垂直,向動
線圈尺寸
20 × 20
孔口尺寸
0,6mm
類型 2
2871
傳感器塊
分流器 C1
傳感器功能
沒有
電源線圈
2 瓦
身體特征
沒有
輸出壓力。 醫學。 1 在 Qn。
1,50000
校準介質 1
空氣
測量范圍
1 : 50
大限度。 閥門壓力
3 巴 / 3 巴 / 3 巴
大限度。 中壓
3 巴
傳感器類型
CMOS傳感器
輸入標稱值
默認為實際值輸出
UL 功耗
4,5 瓦
典型功耗
3 瓦
專刊
適用于氧氣應用(非金屬接液材料經過氧氣測試,例如 BAM、CTE),DIS 1000020797
訂單號 00810383 V版本 03 以及 00810417 版本 03 使用說明勘誤表
在軟件版本自 A. 14.00.00 起的設備上,用于選擇數字通信(büS 或 CANopen)的開關已不可使用。
將 Bürkert Communicator 軟件用于選擇數字通信。
基本設置可客戶自定義。
數字通信的可選工作模式為 büS 或 CANopen.
如需更改數字通信的工作模式,應當執行如下步驟:
→ 選擇設備。
→ 訪問 General settings 菜單 Parameters büS Advanced Bus m
→ 選擇數字通信的工作模式。
→ 重啟設備。
更改現場總線工作模式。
如果將現場總線工作模式設為 büS ,則 CANopen status 置于 Operational 并 büS 傳輸 PDO。
如果將現場總線工作模式設為 CANopen,則 CANopen status 置于 Pre-op ,直至 CANopen 網絡主站
將設備切換至 Operation
預期用途
8742 型和 8746 型質量流量計 (MFM) 或質量流量控制器
(MFC) 使用不當可能會對人員、附近設備和環境造成危害。
8742 或 8746 型質量流量計僅用于測量純干氣體的質量流量。
8742 或 8746 型質量流量控制器僅用于調節純干氣體的質量
流量。
? 該設備設計用于防爆等級 II 3G Ex nA IIC T* Gc X 和防爆等
級 II 3D Ex tc IIIC T***°C Dc X(參見批準貼牌上的說明,
章節 ?4.2.3 Ex 區域內的環境溫度和溫度等級“)。
? 使用時,請注意合同文件、使用說明以及 8742 或 8746 型銘
牌上規定的允許數據以及運行和使用條件。
? 只能將設備與 Bürkert TJ或批準的三方設備和組件一起
使用。
? 正確運輸、存儲和安裝以及小心操作和維護是安全和無故障
運行的先決條件。
? 僅按規定使用設備。
特殊安全提示
危險!
拔下電氣圓形插頭時有風險。
? 在給設備布線之后, M12連接器利用擰接的防撞蓋板固定防
止無工具情況下拔出。
? 只能在切斷電源情況下拔下電氣圓形插頭。
打開設備時有風險。
? 只有當不存在 Ex 氣壓時,才能打開封閉插塞。
? 設定現場總線或者更換配置存儲器時應當不存在 Ex 氣壓。
? 調試之前,通過擰接固定螺釘來固定防撞蓋板防止無工具情
況下取下。
靜電放電會帶來風險。
在突然放電時,帶靜電電荷的設備或人員在 Ex 區域有
風險。
? 通過適當措施確保 Ex 區域不會有靜電電荷。
? 只有用潮濕或防靜電布輕輕擦拭,才能清潔設備表面。
危險!
為了避免風險,在 Ex 區域內工作時,除了使用說明中的安
全提示之外還應當遵守以下內容:
的規定。
? 不要在點火溫度于 Ex 區域貼牌上所示的點火溫度的氣體或灰
塵情況下裝入設備。
? 只允許合格的人士進行安裝、操作和保養。
? 在建設和運行時,應當遵守適用的安全法規(包括所在國的
安全法規)以及一般技術規則。
? 不要自行維修設備,而是將其更換為等效設備。
? 維修只能由制造商執行。
? 不得讓設備承受過使用說明所述的機械和/或熱應力閾值。
? 僅使用針對相應使用范圍批準的電纜,并根據配套裝配說明
連接。
? 只有將符合 IEC 61076-2-101 的適當圓形連接器或附帶的
M12螺帽一起使用才能確保防護等級。
? 在 Ex 大氣壓下,電氣連接應當通過符合 IEC 61076-2-101 的
適當注塑成形圓形連接器或附帶的 M12螺帽來完成
