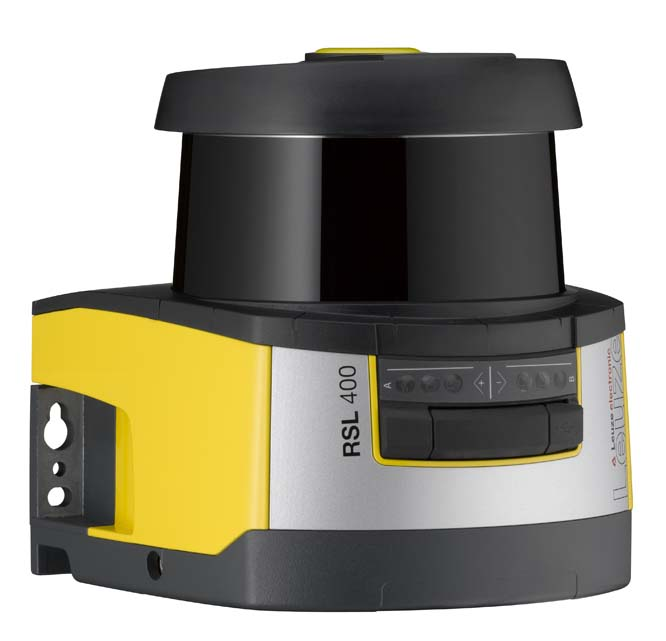

系列RSL 400

應用移動危險區域防護, 固定式危險區域防護, 移動側面碰撞保護, 門禁防護

專門設計AIDA 規范

功能分辨率，任選, 四域模式

SIL2, IEC 61508

SILCL2, IEC/EN 62061

性能等級 (PL)d, EN ISO 13849-1

PFH_D9E-08 每小時

使用壽命20 年, EN ISO 13849-1

分類3, EN ISO 13849

角度范圍270 °

小調整范圍50 mm

可轉換區域組數量1

可轉換四線數量1

保護功能數量1 光束

獨立傳感器設置的數量1

小可見度系數1.8 %

檢測范圍0 ... 6.25 m

區域組數量1

檢測范圍0 ... 20 m

物體大小150 mm x 150 mm

小可見度系數10 %

光源激光, 紅外線

激光波長905 nm

激光等級1, IEC / EN 60825-1:2014

傳輸信號波形脈沖

重復頻率90 kHz

距離分辨率1 mm

探測范圍0 ... 50 m

亮度系數20 %

角度分辨率0.1 °

安全輸出回路數(OSSD)2 光束

類型安全輸出回路OSSD

小開關電壓高20.8 V

da開關電壓2 V

電壓類型DC

開關元件晶體管, PNP

開關元件晶體管, PNP

供電電壓 U_B24 V, DC, -30 ... 20 %

da電流消耗(無負荷)700 mA, (使用3 A電源)

da功率消耗17 W, 適于24 V，+輸出負荷

保護電路過壓保護

功能配置/參數化

頻帶2,400 ... 2,483.5 MHz

發射器的發射效率da 4.5 dBm (2.82mW)，等級 2

類型藍牙

導線電阻15 Ω

功能數據接口

螺紋規格M12

類型插座

材料金屬

引腳數4 個引腳

編碼D-編碼

功能機器接口

類型接頭

螺紋規格M12

類型插頭

材料金屬

引腳數4 個引腳

編碼A-編碼

功能機器接口

類型接頭3接頭, IEC/EN 61496

螺紋規格M12

類型插頭

材料金屬

引腳數4 個引腳

編碼A-編碼

連接數量3 光束

尺寸（寬 x 高 x 長）140.2 mm x 148.6 mm x 140.3 mm

外殼材料塑料, 金屬

金屬外殼壓鑄鋅

鏡頭蓋材料塑料/PC

凈重3,000 g

外殼顏色黃色，RAL 1021

緊固類型安裝底板, 通孔安裝, 通過可選安裝設備

顯示類型LED顯示, 字母數字顯示界面

LED數3 光束

配置類型Sensor Studio軟件

操作控制Sensor Studio軟件

環境溫度，工作0 ... 50 °C

環境溫度，儲藏-20 ... 60 °C

相對濕度(不凝結)15 ... 95 %

防護等級IP 65

安全等級III, EN 61140

TüV Süd, c TüV Süd US, c UL US

符合由標準定義的EMC測試程序EN 61496-1, DIN 40839-1/3

符合由標準定義的擺動測試程序EN 60068-2-6

符合由標準定義的連續沖擊測試程序IEC 60068-2-29

美國zhuanliUS 7,656,917 B, US 10,304,307B, US 7,696,468 B, US 8,520,221 B
