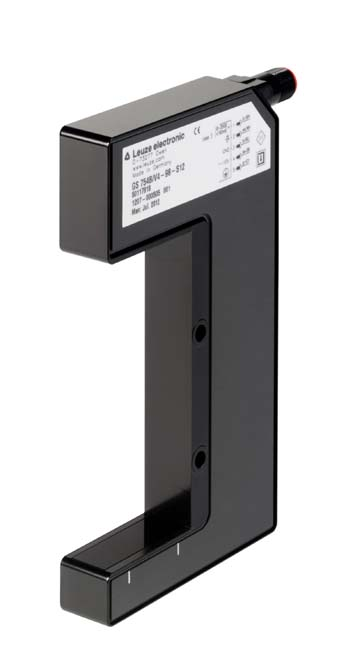

本槽型光電傳感器口部寬度27或100mm,可以發送CCD線25mm長測量范圍上的精準測量結果。根據配置可以測量透明邊緣、電線直徑、螺紋等等。
測量范圍25 mm
分辨率:14 μm
- 可配置測量范圍和測量模式
示教功能、開關量或報警輸出
多物體探測
標準配置和可視化接口(RS 232)
帶模擬或數字數據輸出的M12數據接口(過程接口)
M12旋轉接頭
系列754
專門設計示教輸入
測量區長度25 mm
光源LED, 紅外線
LED光波長850 nm
LED 組自由組(根據 EN 62471)
物體位置物體≤ 1mm應該在接收器前面進行掃描。
小物體直徑0.5 mm
系統分辨率a:0.1 mm (模式1 ... 5), b:0.014mm (模式7)
直線性錯誤0 ... 0.36 mm
輸入電阻6,000 Ω
開關電壓, 輸出高:≥8V, :≤2V
開關電壓, 輸入高:≥8V, :≤2V
功能開關量輸出 / 示教輸入可切換
類型模擬輸出
電流4 ... 20 mA
類型電流
激活/禁止延時1 ms
供電電壓 UB18 ... 30 V, DC
剩余波紋度15 %, 來自UB
開路電流60 mA
保護電路反極性保護, 短路保護, 過壓保護
響應時間12 ms
延時300 ms
輸出周期0.012 ... 3 s
功能信號輸出, 供電電源
類型接頭
螺紋規格M12
材料金屬
引腳數5 個引腳
槽寬98 mm
槽深42 mm
尺寸(寬 x 高 x 長)20.4 mm x 157 mm x 91 mm
外殼材料金屬
金屬外殼壓鑄鋅
鏡頭蓋材料塑料(PMMA)
凈重290 g
配置類型軟件
防護等級IP 67
安全等級III
c UL US
應用標準IEC 60947-5-2
