日本RS2H系列重載型止動氣缸

產品描述

日本smc 重載型止動氣缸RS2H 系列

型號 RS2H50-30DM-D

●質量 大減輕22%(和RS1H系列相比)

●缸筒 大縮短9 mm

  (RS2H63-30行程的場合)

●可平穩地停止托架

●帶液壓緩沖器的止動氣缸

●非鎖定規格(-XC102)

缸徑 50 缸徑 50mm

通口螺紋的種類 - Rc

動作方式 D 雙作用

滾輪材質 M 軋輥鋼

可選項 D 帶鎖機構

配管方向 - 法蘭側

氣缸行程 30 氣缸行程 30mm

杠桿與通口的位置關系 - 通口同一面

磁性開關型號 - 無磁性開關 磁環內置

磁性開關個數 - 2個 或 無

訂制規格 - 標準

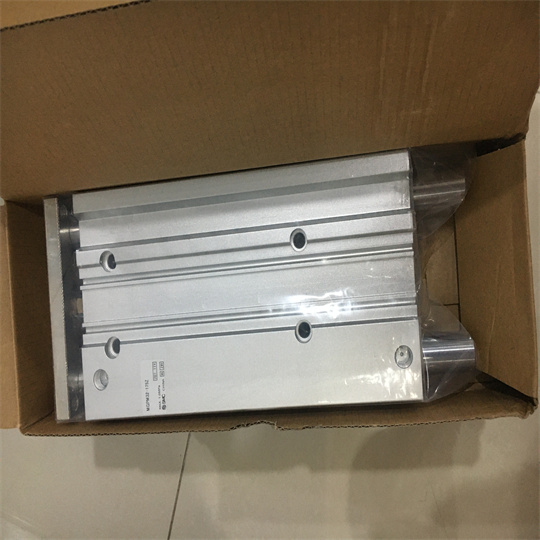

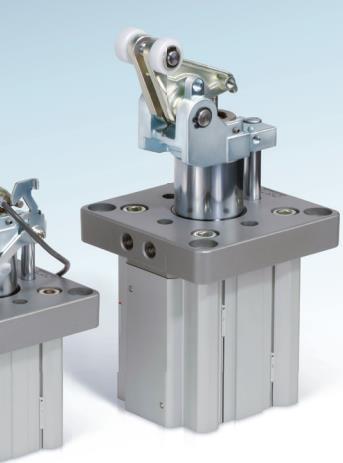

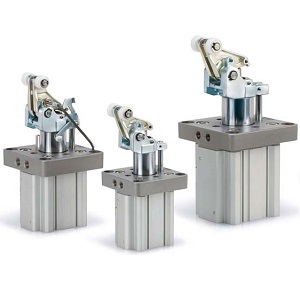

產品圖片

日本smc氣缸型號 RS2H50-30DM-D安裝注意事項：

1.活塞桿的軸線與負載的移動方向應保持一致，進行連接。

如果不一致，活塞桿和缸筒會產生別勁，缸筒內表面，導向套

和活塞桿的表面以及密封件容易磨耗和破損。

2.使用外部導向的場合，桿前端與負載的連接，在行程的

任何位置都不許有別勁存在。

3.缸筒及活塞桿的滑動部位不允許被物體撞傷或劃傷。

因缸筒內表面是加工制作的，稍許變形就會造成氣缸動作

不良?；钊麠U滑動部位的傷痕會導致密封件損傷造成漏氣。

4.回轉部位(如銷軸)要涂上潤滑脂，以防止燒結。

5.在未確認元件動作正常之前，不要使用。

安裝和修理后，接通氣源和電源，進行適當的機能檢查和漏氣

檢查，確認安裝正確再使用。

6.操作產品時要注意

操作時，要防止產品角部碰傷手和指等。

7.磁性開關應設定在動作范圍的

磁性開關的安裝位置，應調整至活塞停止在動作范圍(ON的范圍)

的中心。(樣本上記載的安裝位置是指在行程端部的適位置。)

設定在動作范圍的端部的場合(ON、OFF的分界線附近)，動作

變不穩定，對有觸點磁性開關只會達到早期壽命。

日本smc 重載型止動氣缸RS2H 系列

型號 RS2H50-30DM-D

8.單側固定的場合

單側固定，單側自由的安裝(基本型、法蘭型、直接安裝型)狀態

下高速動作的場合，由于在行程端發生振動，彎曲力矩在氣缸

上起作用，氣缸有可能破損。這種場合，應設置支撐件，抑制

氣缸本體的振動或降活塞速度，直到在行程端氣缸本體已沒

有振動的狀態下使用。

另外,移動氣缸本體的場合，長行程氣缸水平安裝且單側固定的

場合,希望使用支撐件。
