日本SMCCQ2WZ系列薄型氣缸的產品樣本

產品簡介

日本smc CQ2WZ系列 型號 CDQ2WA40-50DCZ

薄型氣缸：標準型/雙桿雙作用

●質量：減少5%到13%(和以前的CQ2系列相比)

●安裝螺絲同捆，設定了桿端安裝件的型號(省去了分別訂購氣缸和支件的時間)

●帶磁性開關 (CDQ2系列: CDQ2, CDQ2W, CDQ2K, CDQ2KW,CDQP2, CDQ2□S, CDBQ2)

內置磁環 D 內置磁環

安裝方式 A 兩端螺孔式

形式 - 氣壓式

缸徑 40 缸徑 40mm

通口螺紋的種類 - Rc/M螺紋

氣缸行程 50 氣缸行程 50mm

缸體可選項 C 帶緩沖墊

磁性開關安裝槽 Z Φ12-Φ25 2面/Φ32-Φ100 4面

磁性開關型號 - 無磁性開關

磁性開關個數 - 2個 或 無

訂制規格 - 標準

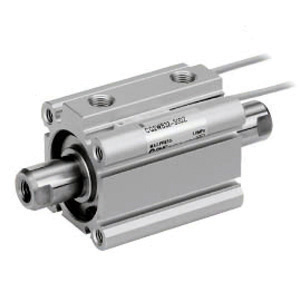

產品圖片

配管口徑 1/8

動作方式 雙桿雙作用

緩沖形式 無緩沖 / 墊緩沖

桿端螺紋的種類 M

桿端螺紋尺寸 M8X1.25

桿端形狀 桿端內螺紋

使用壓力 0.05

高使用壓力 1.0

耐壓力 1.5

環境溫度 -10℃～60℃

給油 不給油式

使用活塞速度 50～500

活塞桿材質 碳鋼

活塞材質 鋁合金

桿側缸蓋材質 鋁合金

缸筒材質 鋁合金
