供應日本SMC雙聯氣缸CXS系列基本型

產品描述

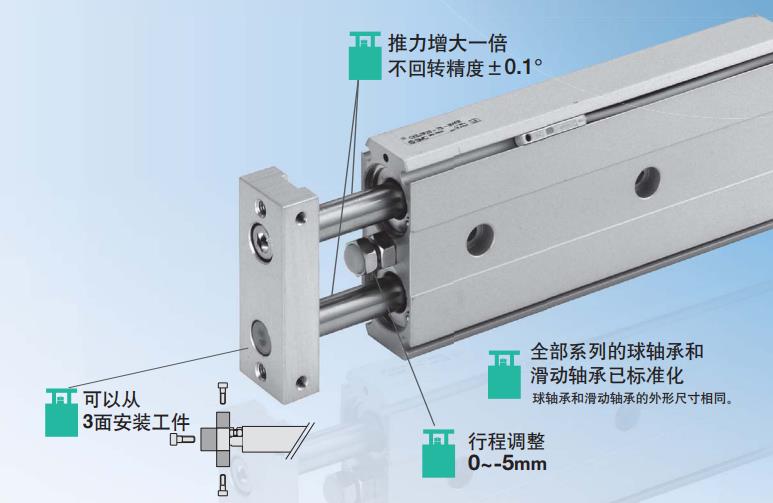

 CXS 系列 雙聯氣缸 基本型

●應用于拾放處理，具有導向機能的薄形氣缸

軸承的種類 M 滑動軸承

缸徑 25 缸徑 25mm

磁性開關型號 - 無磁性開關(內置磁環)

磁性開關個數 - 2個 或 無

通口螺紋的種類 - M螺紋 Rc1/8

氣缸行程 40 氣缸行程 40mm

訂制規格 - 標準

其他特性

Port1 1/8

安裝方式 基本型

配管形式 側配管

緩沖形式 墊緩沖

環境溫度 常溫

作動速度 標準

形式 氣壓式

使用壓力 0.05

高使用壓力 0.7

內置磁環 內置磁環

0.1MPa理論推力IN 75.6

0.2MPa理論推力IN 151

0.3MPa理論推力IN 227

0.4MPa理論推力IN 302

0.5MPa理論推力IN 378

0.6MPa理論推力IN 454

0.7MPa理論推力IN 529

0.1MPa理論推力OUT 98.2

0.2MPa理論推力OUT 196

0.3MPa理論推力OUT 295

0.4MPa理論推力OUT 393

0.5MPa理論推力OUT 491

0.6MPa理論推力OUT 589

0.7MPa理論推力OUT 687

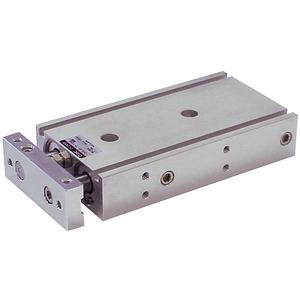

產品圖片

注意事項

1.規格確認

本樣本上登載的產品，僅為壓縮空氣系統(含真空)使用而設計的。

若壓力和溫度出本產品的規格范圍，可能導致動作不良和破壞，

請不要使用(參見規格)。

使用除壓縮空氣(含真空)以外的流體時,請與本公司聯系。

出規格范圍使用的場合所造成的相關損害,任何場合都不提供

。

2.確認規格的適合范圍。

本樣本上記載的氣缸的規格，含中間行程的標準行程都是適合的。

對長行程，要由本公司確認。另外訂制品(-XB□, -XC□)有可能

不適合產品規格。

3.由于機械滑動部位出現別勁現象會引起受力變化，氣缸

會有沖擊動作的危險。

這種場合，手腳會被夾住或機器會受損傷，故從設計上應考慮

能進行平穩的機械運動的調整，不使人身受傷害。

4.擔心被驅動物體或氣缸可動部分危及人身安全時，應加

裝防護罩，防止人體直接接觸那個場所。

5.氣缸的固定部位和連接部位必須牢固連接，特別是在動

作頻率高振動多的場所更應注意。

6.被驅動物體質量大和速度快的場合，僅靠氣缸的緩沖吸

收沖擊能量有困難時，應在進入緩沖之前設置減速回路

或者在外部設置液壓緩沖器以吸收沖擊能。這種場合要

充分檢查機械裝置的的剛度。

7.在氣源、電源及液壓源等控制的裝置上，當這些動力源

出現故障時，應有不會造成人身和裝置損傷的對策。
