供應德國費斯托ELGA-TB-KF系列齒形帶式電缸

產品簡介

德國festo齒形帶式電缸型號：ELGA-TB-KF-80-800-0H

8041861

循環滾珠軸承導軌，適用于高負載和扭矩

高進給力

確且可承受負荷的導軌

驅動小齒輪的有效直徑

39.79 mm

工作行程

800 mm

規格

80

行程余量

0 mm

齒形帶伸長范圍

0.168 %

齒形帶齒距

5 mm

測量系統的功能原理

增量

大加速度

50 m/s2

大速度

5 m/s

重復精度

±0.08 mm

持續通電率

安裝位置

可選

導軌

循環滾珠軸承導軌

結構特點

直線型電缸

帶齒形帶

電機類型

步進電機

伺服電機

防護等級

IP40

環境溫度

-10 °C ... 60 °C

區域 Iy 的力矩

257180 mm?

區域 Iz 的力矩

913660 mm?

大驅動扭矩

15.92 Nm

大力 Fy

2500 N

大力 Fz

3050 N

大空轉運行傳輸電阻

50.3 N

大力矩 Mx

36 Nm

大力矩 My

228 Nm

大力矩 Mz

228 Nm

大進給力 Fx

800 N

與負載無關的摩擦扭矩

1 Nm

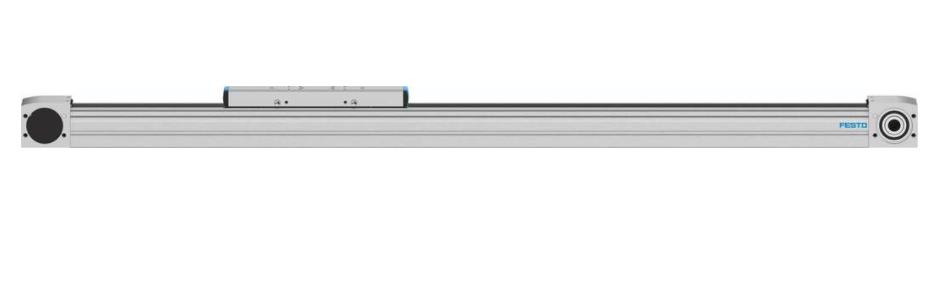

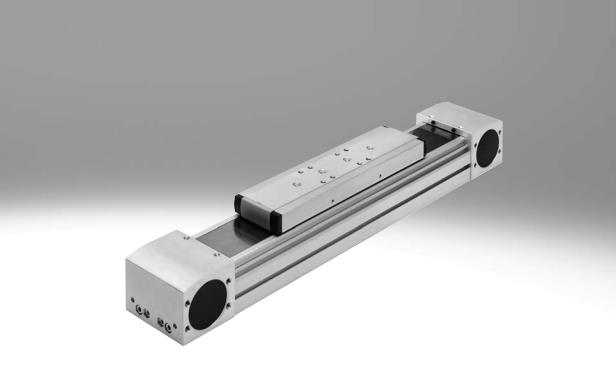

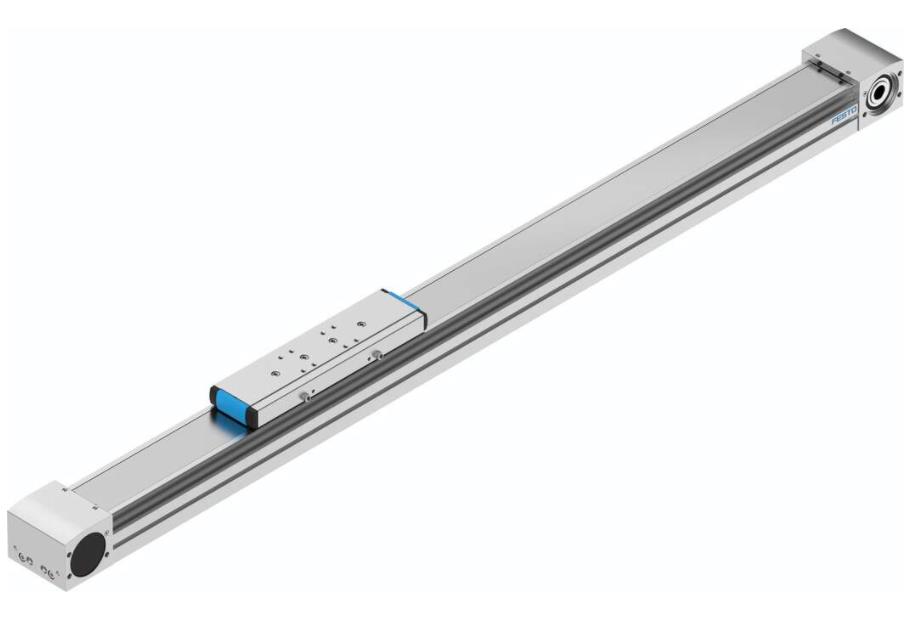

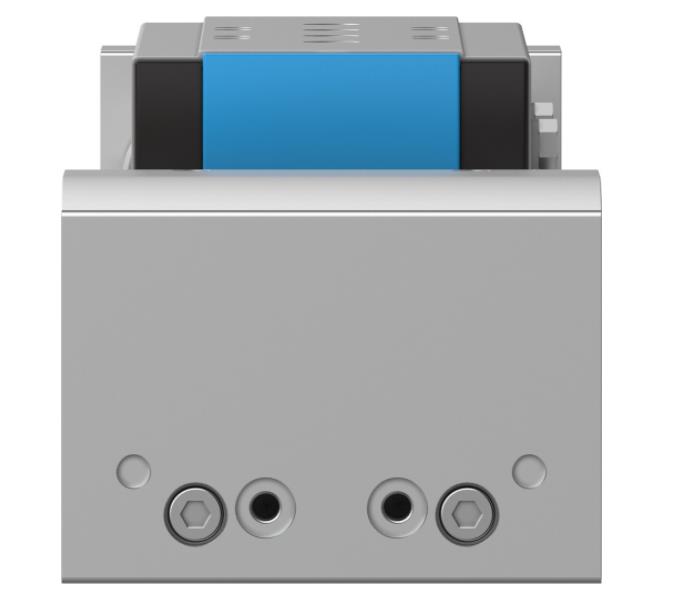

產品圖片

轉動慣量 It

159250 mm?

每米行程的慣性動量 JH

0.93 kgcm2

每公斤工作負載的轉動慣量 JL

3.96 kgcm2

慣性動量 JO

9.82 kgcm2

額外增加滑塊的轉動慣量 JW

7.61 kgcm2

進給常數

125 mm/U

潤滑間隔取決于工作距離

1000 km

滑塊重量

1900 g

附加滑塊的重量

1530 g

每 10 m 行程的附加重量

51 g

0 mm 行程的基本重量

4700 g

型材材料

精制鋁合金

陽極氧化處理

材料說明

含有油漆潤濕缺陷物質

RoHS 合規

封條材料

不銹鋼條

驅動蓋材料

精制鋁合金

陽極氧化處理

導向滑塊材料

滑塊材料

精制鋁合金

陽極氧化

齒形帶夾緊件材料

壓鑄不銹鋼

齒形帶材料

聚氯丁烯，帶玻璃纖維和尼龍涂層

不銹鋼

導軌材料

不銹鋼

滑輪材料

高合金不銹鋼
