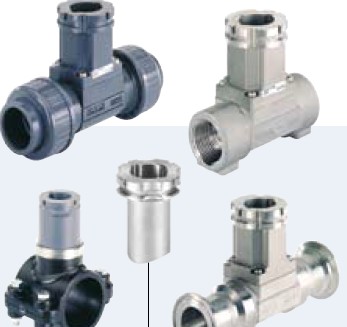

寶帝式渦輪接頭423980
見下頁上的精度曲線。
重復性≤ 讀數的±0.4%
不銹鋼、黃銅或 PVDF 接頭
環境溫度-15 至 60℃（工作與貯存）
較大介質壓力PN10（塑料接頭），PN16（金屬接頭，PN40 按需提供）（詳見
型式接頭具有內置渦輪，用于流量測量。
下頁上的壓力-溫度圖）
干凈液體、中性液體、微腐蝕性的液體或不含固體的液體
多 1%（顆粒尺寸：較大 0.5 mm）
較大300 cSt
接頭本體材質PVC、PP、PVDF、黃銅（CuZn39Pb2）、
不銹鋼（1.4435/316L）
液體流過管道時，渦輪旋轉并產生脈沖信
號，該脈沖頻率與流量成正比。這樣就形成了一
種防泄漏結構：即所謂“卡口連接”技術
通過接頭壁無接觸式檢測渦輪的旋轉。
不必切斷管道或中斷工藝系統，即可安裝或拆卸傳感器。
測量范圍0.5 -1200 l/min
流速0.3 -10 m/s（見 364 頁上的流量-流速曲線）
精度1） 用 Teach-in（通過分體式變送器）或標準 K 系數進行校正，
寶帝式渦輪接頭423980
