日本smc五通式電磁閥SY5101-51使用說明
產品簡介
SY3000·5000·7000 系列 5通電磁閥 插入式 底板配管型 閥形式
型號 SY5101-51
側向配管·底部配管
●流量增大,閥體尺寸減小
節能,省空間
●消耗功率: 0.1W(帶節電回路)、0.35W(標準)
●壽命: 2億次(間隙密封), 7000萬次(彈性密封)
●對應插入式底板
●插入式金屬底板(IP40)/插入式插頭連接底板(IP67)
●集裝式型號: SS5Y3, SS5Y5,SS5Y7
系列 5 SY5000
機能 1 2位單電控
密封方式 1 間隙密封
先導規格 - 內部先導式
背壓防止閥 - 無
先導閥可選項 - 標準0.7MPa
線圈規格 - 標準
額定電壓 5 DC24V
指示燈·過電壓保護回路以及COM規格 - 無指示燈·無過電壓保護回路(無極性)
手動操作 - 非鎖定推壓式
安裝可選項 - 內十字盤頭小螺釘

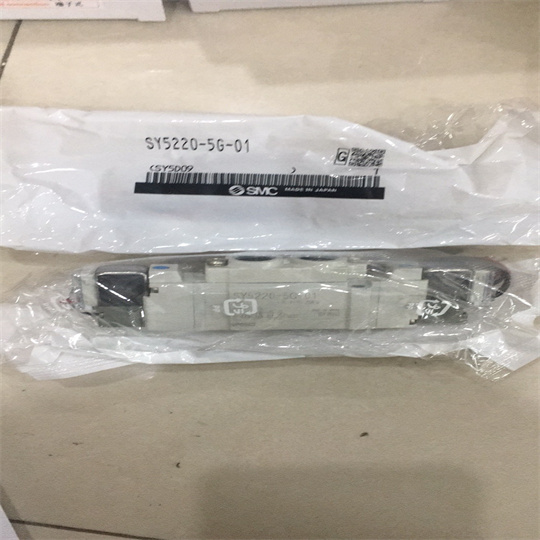

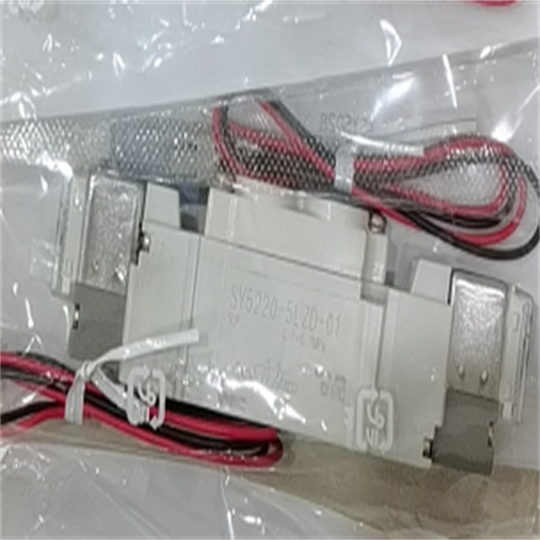

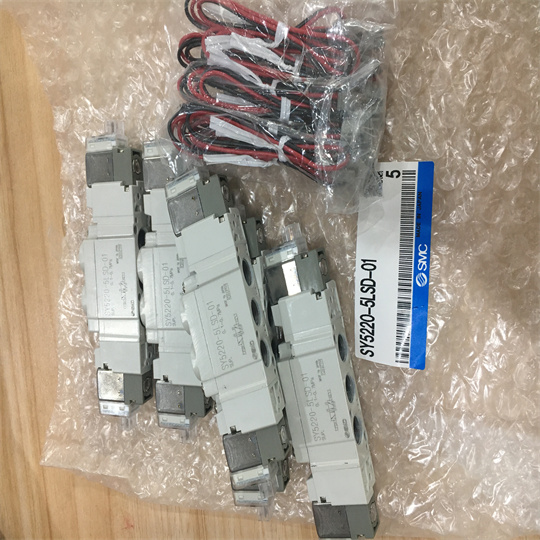

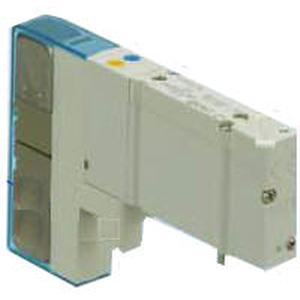

產品圖片
其他特性
閥體形式 插入式
配管種類 底板配管型:側面配管
導線引出方式 集中配線
A·B接管口徑 無底板
P,R通口接管口徑 無底板
保護構造 IP67
高使用壓力 0.7
使用壓力 0.1
大動作頻率 20
響應時間 24
消耗功率 0.35
環境溫度及使用流體溫度 -10~50℃
C值(P→A/B) 底板配管型:側面配管 2.7
b值(P→A/B) 底板配管型:側面配管 0.24
C值(A/B→E) 底板配管型:側面配管 3.1
b值(A/B→E) 底板配管型:側面配管 0.17
