日本SMC氣缸CJ2-Z系列的選型參數

產品簡介

日本SMC氣缸CJ2-Z系列，型號 CJ2B10-100Z

內置磁環 - 無內置磁環

安裝形式 B 基本型

缸徑 10 缸徑 10mm

氣缸行程 100 氣缸行程 100mm

雙行程標記 - 行程標記

氣缸行程2 - 無氣缸行程2

氣缸追記號 - 橡膠緩沖

無桿側缸蓋的通口位置 - 徑向90°

擺動底座 - 無

桿端安裝件 - 無

磁性開關型號 - 無內置磁環

磁性開關個數 - 2個 或 無

磁性開關安裝方式 - 無

訂制規格 - 標準

其他特性

給油 不給油式

使用活塞速度 50～750

桿側缸蓋材質 鋁合金

無桿側缸蓋材質 鋁合金

缸筒材質 不銹鋼

活塞桿材質 不銹鋼

活塞材質 鋁合金

通口螺紋的種類 M

桿端形狀 桿端外螺紋

桿端螺紋的種類 M

桿端螺紋尺寸 M4X0.7

使用壓力 0.06

高使用壓力 0.7

耐壓力 1

配管口徑 M5X0.8

形式 氣壓式

動作方式 單桿雙作用

緩沖形式 墊緩沖

環境溫度 -10℃～70℃

緩沖墊材質 聚氨酯

桿端螺母材質 軋輥鋼

活塞桿直徑 4

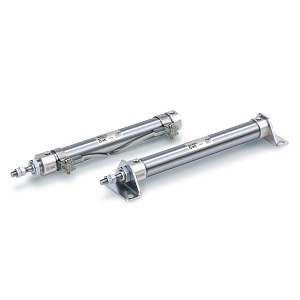

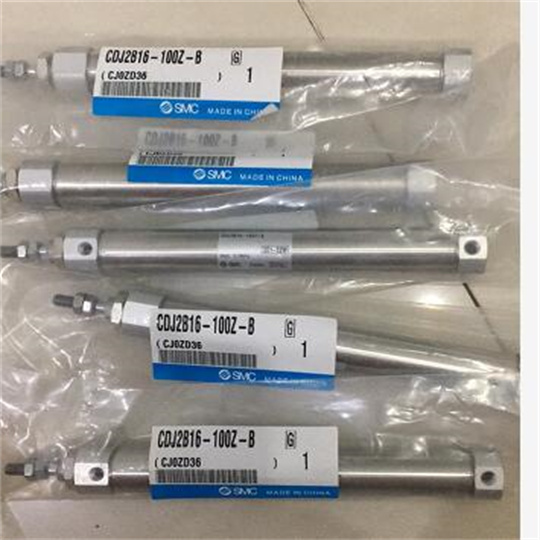

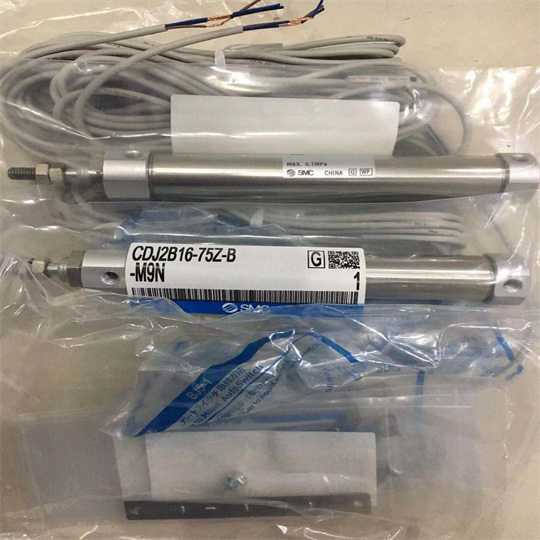

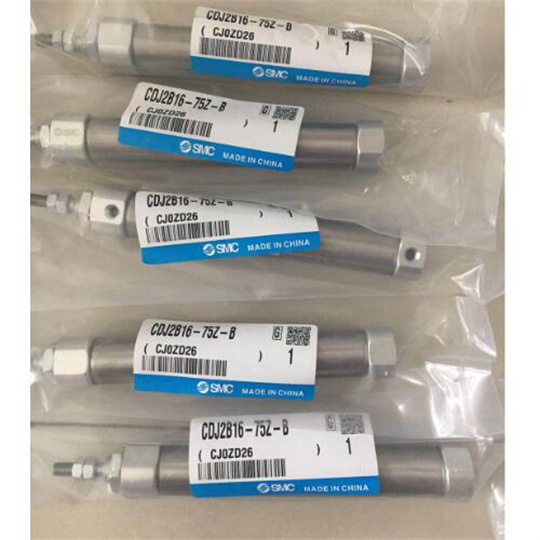

產品圖片

安裝注意：

1.安裝時，在固定桿側缸蓋用的安裝用螺母上應施加適當?shù)木o固力矩，或者在桿側缸蓋上施加適當?shù)木o固力矩。

若固定無桿側缸蓋，或旋轉無桿側缸蓋本體，缸蓋有可能回轉，產生錯動。

2.安裝螺紋部位的適合的緊固力矩如下。

?10:5.9~6.4N ·m、?16:10.8~11.8N ·m

3.要取下肘接頭用銷軸、耳環用銷軸上的彈性擋圈時，應使用合適的手鉗進行(C形彈性擋圈安裝工具)。

特別是?10氣缸，應使用細手鉗。

4.磁性開關安裝在導軌上的場合，請勿拆除導軌。因為安裝用螺紋貫穿到缸內，卸下軌道會造成漏氣。
