festo MFH-5系列電磁閥的安裝方法
產品簡介
德國festo 2000系列老虎閥
電磁閥MFH-5/3G-1/4-B
19787
GTIN: 4052568003647
電磁閥功能齊全,經久耐用,殼體前部封閉
堅固耐用且經過
獨立線圈致使電壓多種多樣
電樞導管使用原理
閥功能
三位五通中封式
電控
寬度
32 mm
標準標稱流量
1600 l/min
工作氣口
G1/4
0.3 MPa ... 1 MPa
3 bar ... 10 bar
活塞閘閥
復位類型
彈簧復位
公稱通徑
10 mm
網格尺寸
33 mm
排氣功能
帶節流選項
密封原理
軟密封
可選
手控裝置
按鈕式
先導類型
先導驅動
先導氣源
內先導
流向
不可逆
符號
00991033
搭接
正重疊
b 值
0.38
C 值
6.35 l/sbar
大開關頻率
3 Hz
關閉時間
36 ms
打開時間
20 ms
逆轉開關時間
30 ms
0 信號的大正向測試脈沖
2200 μs
信號為 1 的大負向測試脈沖
3700 μs

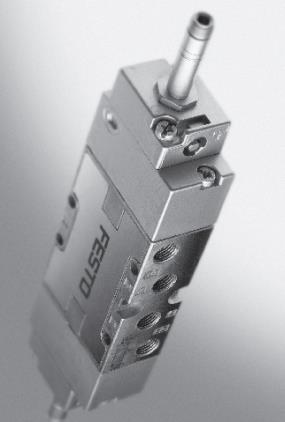

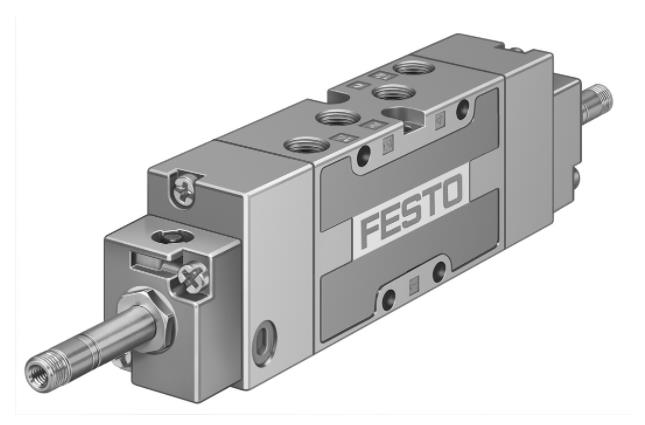

產品圖片:
壓縮空氣,符合 ISO 8573-1:2010 [7:4:4]
工作和先導介質說明
可用潤滑介質工作(之后須一直潤滑介質工作)
耐腐蝕等級 CRC
1 - 耐腐蝕能力
-40 °C ... 60 °C
-10 °C ... 60 °C
-5 °C ... 40 °C
500 g
電氣接口
通過 F 型線圈,須另外訂購
要么:
在 PR 氣路板上
帶通孔
先導排氣口 82
M5
先導排氣口 84
M5
先導氣口 12
G1/8
先導氣口 14
G1/8
氣接口,氣口 1
G1/4
氣接口,氣口 2
G1/4
氣接口,氣口 3
G1/4
氣接口,氣口 4
G1/4
氣接口,氣口 5
G1/4
RoHS 合規
密封件材料
NBR
外殼材料
壓鑄鋁
