德國費斯托兩位三通電磁閥CPE系列的技術參數

產品簡介：

德國festo電磁閥CPE18-M1H-3GL-1/4 163141

GTIN: 4052568012854

閥功能

兩位三通，常閉，單穩態

驅動方式

電控

寬度

18 mm

標準標稱流量

1300 l/min

工作氣口

G1/4

工作電壓

24V DC

工作壓力

0.25 MPa ... 1 MPa

工作壓力

2.5 bar ... 10 bar

結構特點

活塞閘閥

復位類型

氣動彈簧

c UL us - (OL)

海事分類

參見證書

防護等級

IP65

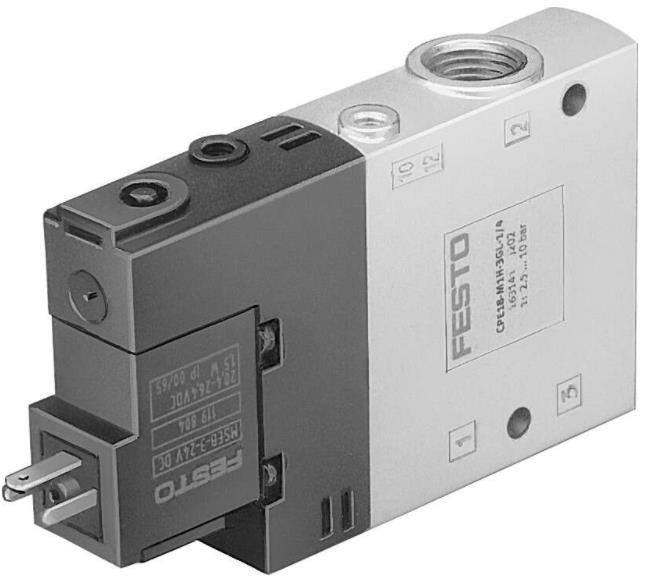

產品圖片

帶插入式插座

符合 IEC 60529 標準

公稱通徑

8 mm

密封原理

軟密封

安裝位置

可選

手控裝置

通過附件鎖定

按鈕式

先導類型

先導驅動

先導氣源

內先導

流向

不可逆

符號

00991655

閥位代碼

標簽夾

搭接

正重疊

關閉時間

18 ms

打開時間

28 ms

持續通電率

0 信號的大正向測試脈沖

3300 μs

信號為 1 的大負向測試脈沖

3100 μs

線圈的特性參數

24 V DC：1.5 W

允許的電壓波動

-15%/+10%

工作介質

壓縮空氣，符合 ISO 8573-1:2010 [7:4:4]

工作和先導介質說明

可用潤滑介質工作（之后須一直潤滑介質工作）

抗振性

運輸應用測試，嚴重性等級 2，符合 FN 942017-4和 EN 60068-2-6

耐沖擊性

沖擊測試，嚴重性等級 2，符合 FN 942017-5 和 EN 60068-2-27

耐腐蝕等級 CRC

2 - 中等耐腐蝕能力

介質溫度

-5 °C ... 50 °C

環境溫度

-5 °C ... 50 °C

產品重量

150 g

電氣接口

類型 C

安裝方式

帶通孔

先導排氣口 82

M5

先導氣口 12

M5

氣接口，氣口 1

G1/4

氣接口，氣口 2

G1/4

氣接口，氣口 3

G1/4

材料說明

RoHS 合規

密封件材料

NBR

外殼材料

壓鑄鋁
