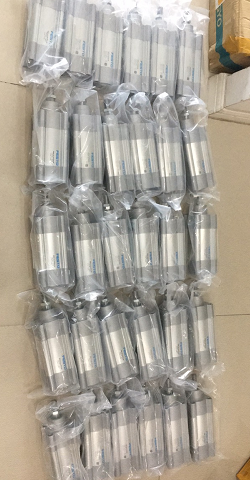

德國費斯托緊湊型氣缸品牌介紹

系統變小，但性能更高。這是緊湊型氣缸 ADN-S 的特點。它們非常小巧輕便，并且運動即可提供出色的性能。這一切都要歸功于一體式緊湊型殼體。

安裝空間小

重量非常輕

小型運動的選擇

帶內螺紋或外螺紋的活塞桿

用于位置檢測

TJ多種派生型用于鋰離子電池制造的系統

力 [N] 和沖擊能量 [J]

缸徑 @ 6 10 12 16 20 25 32 40 50 63

0.6 MPa (6 bar) 時力的理論值，推進 17 47 68 121 188 295 483 754 1178 1870

0.6 MPa (6 bar) 時力的理論值，推返回 9.4 30.2 51 90 141 247 415 686 1057 1750

終端位置沖擊能量

ADN-S 0.006 0.012 0.06 0.1 0.14 0.18 0.26 –

ADN-S-...-A 0.006 0.012 0.07 0.15 0.2 0.3 0.4 0.7 1 1.3

重量 [g]

缸徑 @ 6 10

產品重量

5 mm 行程時 9.2/10.91) 12.2/14.51)

10 mm 行程時 11.9/13.61) 15.4/17.71)

移動負載

5 mm 行程時 1.5/1.61) 4.1/4.51)

10 mm 行程時 2.3/2.41) 5.3/5.71)

1) 帶位置感測

重量 [g]

缸徑 @ 12 16 20 25 32 40 50 63

產品重量，0 mm 行程 26/331) 32.5/421) 51/651) 70/881) 107/1171) 3041) 3241) 4991)

工作和環境條件

缸徑 @ 6 10 12 16 20 25 32 40 50 63

工作壓力1)

[MPa] 0.2 ... 0.8 0.1 ... 0.8 0.1 ... 1 0.06 ... 1 0.04 ... 1

[bar] 2 … 8 1 … 8 1 ... 10 0.6 ... 10 0.4 ... 10

工作介質 壓縮空氣，符合 ISO 8573-1:2010 [7:4:4]

工作介質注意事項 可用潤滑介質工作（今后須始終使用潤滑工作介質）

環境溫度2) [°C] –10 … +60 0 ... +60

附加重量，每 10 mm 行程 15/151) 18/181) 26/261) 30/301) 36/361) 451) 631) 771)

移動負載，0 mm 行程 3.5/61) 6/111) 11/181) 17/251) 31/371) 621) 1041) 1511)

附加負載，每 10 mm 行程 2/21) 4/41) 6/61) 6/61) 9/91) 91) 161) 161)

派生型 F1A: 主要部件不含銅、鋅鎳。例外情況：鍍鎳表面、印刷電路板、電纜、電氣插頭和線圈。

結構特點 活塞

活塞桿

工作方式 雙作用

活塞桿 外螺紋

內螺紋

氣接口 M3 M5 G1/8

行程 [mm] 5, 10 5, 10, 15, 20, 25, 30,

35

5, 10, 15, 20, 25, 30, 35, 40, 45, 50

緩沖 – 兩端帶彈性緩沖墊

位置感測 通過接近開關

安裝方式 通過通孔

– 通過內螺紋

– 通過附件

安裝位置 任意
