易福門I/O模塊AC5214 AC505s  AC041s

具快速安裝技術的AS-Interface ClassicLine模塊

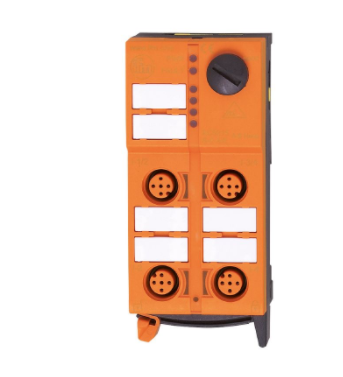

AC5214

快速安裝技術帶來的無工具輕松安裝和布線

三個可自由選擇的扁平電纜方向

的 LED 顯示運行、狀態和功能，清晰可見

高防護等級，適應嚴苛工業環境的需求

用于連接傳感器和執行器的 M12 連接器堅固耐用

應用 現場安裝

電氣數據

工作電壓 [V] 26.5...31.6 DC; (符合cULus - Class 2標準)

AS-i電流損耗大值 [mA] 150

當前負載總數大值 [A] 2

Watchdog集成看門狗電路 有

總的輸入/輸出

輸入和輸出總數 數字輸入數: 2; 數字輸出數量: 2

輸入

AC2258

AC2256

AC5210

AC2055

AC5014

AC5205

AC2457

AC2459

AC5208

AC5214

AC5202

AC1258

AC1256

AC2520

AC2219

AC5290

AC1375

AC010S

AC2217

AC1257

AC5000

AC2251

AC5249

AC2751

AC2753

AC2220

AC1253

AC5245

AC5246

AC2516

數字輸入數 2

數字輸入輸入電路 PNP

輸入傳感器電源 AS-i

電源 [V] 18...30; (通過扁形電纜)

輸入電流負載 [mA] 100

輸入電流高 [mA] 6...10

輸入電流 [mA] 0...2

開關級別高 [V] > 11

數字輸入保護短路 有

輸出

數字輸出數量 2

電路 PNP

電壓范圍DC [V] 15...30; (根據PELV標準; 通過扁形電纜)

每個輸出電流負載 [mA] 1000; (采用種類DC-13（電磁鐵控制）: 20 W (IEC 60947-5-1))

短路保護 有

電流單獨的 有

執行器電源輸出 AUX

工作條件

環境溫度 [°C] -25...70

外殼防護等級 IP 67

/測試

EMC電磁兼容

EN 50295

IEC 61000-6-2

MTTF [年] 192

AS-i分類

AS-i版本 2.11; 3.0

AS-i編址 編址插座

擴展尋址模式 有

AS-i Profil S-B.A.E

AS-i I/O配置 [hex] B

AS-i ID代碼 [hex] A.E
