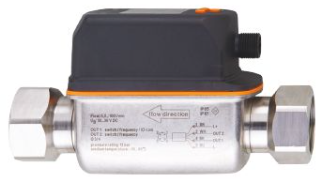

帶用戶友好顯示屏的渦街(Vortex)流量傳感器
SV7500
SVK34XXXIRKG/US-100
WX:壹捌九壹捌伍柒肆叁壹二
檢測流量和介質溫度
帶有開關輸出或頻率輸出,以及 IO-Link
顯示屏可進行旋轉,方便進行的排列
清晰可見的彩色顯示屏,包含紅/綠顏色變化
適用于水、去離子水和冷卻水
輸入和輸出總數 數字輸出數量: 2
測量范圍
5...100 l/min
0.3...6 m3/h
系統接口 螺紋連接 Rc 3/4 內螺紋 DN20
應用
特殊的性能 鍍金觸點
應用 用于工業應用
介質 水
介質溫度 [°C] -10...90
抗壓強度 [bar] 12
抗壓強度 [Mpa] 1.2
注意抗壓強度
至40 °C
工作電壓 [V] 18...30 DC
電流損耗 [mA] < 30
絕緣電阻小值 [MΩ] 100; (500 V DC)
防護等級 III
反相保護 有
開機延遲時間 [s] < 3
總的輸入/輸出
輸入和輸出總數 數字輸出數量: 2
輸出
輸出數量 2
輸出信號 開關信號; 頻率信號; IO-Link; (可配置)
電氣設計 PNP/NPN
數字輸出數量 2
輸出功能 常開/常閉; (可設定參數)
開關量輸出DC電壓降值 [V] 2.5
開關量輸出DC的持續電流負載 [mA] 100
短路保護 有
過載保護 有
測量/設定范圍
測量范圍
5...100 l/min
0.3...6 m3/h
顯示范圍
0...120 l/min
0...7.2 m3/h
分辨率
0.5 l/min
0.02 m3/h
開關點, SP
6...100 l/min
0.36...6 m3/h
復原點, rP
5...99 l/min
0.3...5.94 m3/h
頻率終點,FEP
20...100 l/min
1.2...6 m3/h
步距
0.5 l/min
0.02 m3/h
頻率終點, FrP [Hz] 100...1000
測量動態性 1:20
溫度監控
測量范圍 [°C] -10...90
顯示范圍 [°C] -30...110
分辨率 [°C] 0.5
開關點, SP [°C] -9...90
復原點, rP [°C] -10...89
設定步距 [°C] 0.5
頻率起點,FSP [°C] -10...70
頻率終點,FEP [°C] 10...90
頻率終點, FrP [Hz] 100...1000
精度/偏差
流量監控
度(在測量范圍) ± 2 % MEW
重復精度 ± 0,5 % MEW
溫度監控
度 [K] ± 1
反應時間
流量監控
反應時間 [s] 1; (dAP = 0)
阻尼過程值dAP [s] 0...5
溫度監控
響應時間T05 / T09 [s] T09 = 6
軟件/編程
參數設定 遲滯/窗口; 常開/常閉; 輸出極性; 頻率輸出; ON延遲、關斷延時; 阻尼; 顯示單位
接口
通信接口 IO-Link
傳遞類型 COM2 (38,4 kBaud)
IO-Link revision 1.1
SDCI標準 IEC 61131-9
外形 Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis
SIO模式 有
必需的mater port type A
模擬過程數據 2
二位輸出過程數據 2
處理周期小值 [ms] 3
支持的DeviceID
DeviceID
默認
492
環境溫度 [°C] 0...60
注意環境溫度
介質溫度< 80 °C
介質溫度< 90 °C: 0...50 °C
存儲溫度 [°C] -20...80
外殼防護等級 IP 65; IP 67
/測試
EMC電磁兼容
DIN EN 61000-6-2
DIN EN 61000-6-3
CPA
型號
001VO
準確度等級
-
允許誤差
± 2 % FS
Q (min)
0,36 m3/h
Q (t)
1,2 m3/h
Q (max)
6 m3/h
抗沖擊
DIN EN 60068-2-27
5 g (11 ms)
抗震
DIN EN 60068-2-6
帶水 / 10...50 Hz 1 mm
帶水 / 50...2000 Hz 2 g
MTTF [年] 342
UL
UL編號
I001
承壓設備指令 良好的工程實踐; 可用于2組流體; 根據需求流體組1的流體
機械技術數據
重量 [g] 487.5
原材料 不銹鋼(1.4404 / 316L); PC; PBT+PC-GF30; PPS; TPE-U
材料(接液部件) 不銹鋼(1.4404 / 316L); ETFE; PA 6T; PPS; FKM
擰緊扭矩 [Nm] 30
系統接口 螺紋連接 Rc 3/4 內螺紋 DN20
注釋
注釋
MW = 測量值
MEW = Final value of the measuring range
包裝單位 1 件
接口 接插件: 1 x M12; 譯碼: A; 觸頭: 鍍金的
