FESTO氣缸費斯托德國DGST-20-200-PA

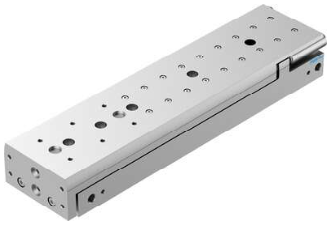

小型滑臺式氣缸

DGST-20-200-PA

8085148

GTIN: 4052568450366

行程 200 mm

可調端位范圍/長度，前端 32.9 mm

可調端位范圍/長度，后部 31.1 mm

活塞直徑 20 mm

工作模式，驅動單元 聯接板

緩沖 兩端帶彈性緩沖環/墊

安裝位置 可選

導軌 籠式滾珠軸承導軌

結構特點 雙活塞

撥叉式

活塞桿

滑塊

位置檢測 通過接近開關

符號 00991249

工作壓力 0.1 MPa ... 0.8 MPa

工作壓力 1 bar ... 8 bar

工作壓力 14.5 psi ... 116 psi

大速度 0.8 m/s

重復精度 <= 0.3 mm

工作模式 雙作用

工作介質 壓縮空氣，符合 ISO 8573-1:2010 [7:4:4]

工作和先導介質說明 可用潤滑介質工作（之后須一直潤滑介質工作）

耐腐蝕等級 CRC 1 - 耐腐蝕能力

油漆濕潤缺陷物質（PWIS）符合性 VDMA24364-B1/B2-L

環境溫度 -10 °C ... 60 °C

端位的沖擊能量 0.35 J

緩沖長度 1.2 mm

大力 Fy 1170 N

大力 Fz 1170 N

大力矩 Mx 20 Nm

大力矩 My 17 Nm

大力矩 Mz 17 Nm

6 bar 時的理論力值，返回行程 317 N

6 bar 時的理論力值，前進行程 377 N

移動質量 1532.5 g

產品重量 3420 g

安裝方式 帶通孔

氣動接口 G1/8

蓋子材料 精制鋁合金

密封件材料 HNBR

導軌材料 POM

TPE-E

高質合金鋼

外殼材料 精制鋁合金

活塞桿材料 高合金不銹鋼
