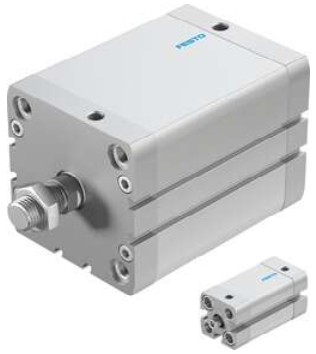

緊湊型氣缸
ADN-50- -
536309
ADN-50-150-A-P-A
ISO 21287
與符合 ISO 15552 的同類標準氣缸相比,占用空間高減少 50%
帶內螺紋或外螺紋的活塞桿
行程 1 mm ... 400 mm
活塞直徑 50 mm
緩沖 兩端帶彈性緩沖環/墊
自調節氣動終端位置緩沖
安裝位置 可選
符合標準 ISO 21287
結構特點 缸徑
活塞桿
缸筒型材
位置檢測 通過接近開關
不使用以銅、鋅或鎳為主要成分的金屬。例外情況:鋼鐵所含的鎳、
化學鍍鎳的表面、印刷電路板、電纜、電插頭連接器和線圈。
提高運行性能
活塞桿加長外螺紋
活塞桿上的定制螺紋
加長活塞桿
抗扭轉
高耐腐蝕等級
防塵
恒定慢速運動
摩擦
雙端活塞桿
兩端中空活塞桿
耐高溫密封件,高 120 °C
激光蝕刻銘牌
溫度范圍 -40 - 80 °C
一端活塞桿
工作壓力 0.06 MPa ... 1 MPa
工作壓力 0.6 bar ... 10 bar
工作模式 雙作用
防爆 區 1 (ATEX)
區 2 (ATEX)
區 21 (ATEX)
區 22 (ATEX)
ATEX 氣體類別 II 2G
ATEX 防塵類別 II 2D
氣體防爆阻燃類型 Ex h IIC T4 Gb
防塵防爆阻燃類型 Ex h IIIC T120°C Db
防爆環境溫度 -20°C <= Ta <= +60°C
工作介質 壓縮空氣,符合 ISO 8573-1:2010 [7:4:4]
工作和先導介質說明 可用潤滑介質工作(之后須一直潤滑介質工作)
耐腐蝕等級 CRC 0 - 無耐腐蝕能力
2 - 中等耐腐蝕能力
3 - 高耐腐蝕能力
油漆濕潤缺陷物質(PWIS)符合性 VDMA24364-B1/B2-L
VDMA24364 區域 III
適用于鋰離子電池
不使用銅、鋅或鎳含量過 1% 的金屬。例外情況:鋼中的鎳、化學
鍍鎳表面、印刷電路板、電纜、電插頭連接器和線圈
環境溫度 -40 °C ... 120 °C
6 bar 時的理論力值,返回行程 1057 N
6 bar 時的理論力值,前進行程 1057 N ... 1178 N
0 mm 行程的移動質量 140 g
每 10 mm 行程的額外移動質量 16 g
0 mm 行程的基本重量 540 g
每 10 m 行程的附加重量 51 g
安裝方式 要么:
帶通孔
通過內螺紋安裝
氣動接口 G1/8
有環螺釘材料 鋼
蓋子材料 陽極氧化精制鋁合金
活塞桿材料 高合金鋼
缸筒材料 光滑陽極氧化精制鋁合金
