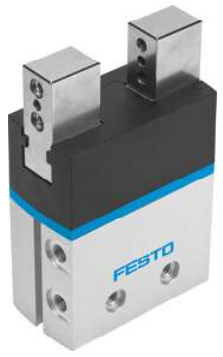

費斯托德國平行抓手DHPS-35-A
平行抓手 DHPS
橢圓形活塞在許多應用場合中為標準氣爪提供了大的抓取力。
占地空間小,而抓取力大
大重復精度
可作為雙作用和單作用抓手使用
單作用型或帶抓取力支持,常開 (NO) 或常閉 (NC)
適用于外部和內部抓取
驅動器上多種多樣的適應方式
平行抓手
DHPS-35-A
GTIN: 4052568229252
1254052
規格 35
每個爪手夾爪的行程 12.5 mm
大替換精度 ≤0.2 mm
擺動爪手夾爪的大間隙 ax、ay <0.5 deg
大爪手夾爪間隙 Sz <0.02 mm
旋轉對稱 ≤0.2 mm
重復精度,爪手 <0.02 mm
爪手夾爪的數量 2
驅動系統 氣動
安裝位置 可選
工作模式 雙作用
爪手功能 平行
爪手力備份 無
結構特點 手柄
制先導工作運動順序
導軌 滑動軸承導軌
位置檢測 通過接近開關
符號 00991894
總抓取力,打開,6 bar 970 N
總爪手力,關閉,6 bar 910 N
工作壓力 2 bar ... 8 bar
爪手的大工作頻率 2 Hz
6 bar 時的短打開時間 95 ms
6 bar 時的短關閉時間 123 ms
每個外部爪手夾爪的大質量 450 g
工作介質 壓縮空氣,符合 ISO 8573-1:2010 [7:4:4]
工作和先導介質說明 可用潤滑介質工作(之后須一直潤滑介質工作)
耐腐蝕等級 CRC 1 - 耐腐蝕能力
油漆濕潤缺陷物質(PWIS)符合性 VDMA24364-B2-L
適用于鋰離子電池 不使用銅含量過 5% 的金屬。例外情況:印刷電路板、電纜、電插
頭連接器和線圈
環境溫度 5 °C ... 60 °C
每個爪手夾爪的抓取力,打開,6 bar 483 N
爪手夾爪的抓取力,關閉,6 bar 450 N
轉動慣量 12.7 kgcm2
爪手夾爪上的大力 Fz,靜態 450 N
爪手的大扭矩 Mx,靜態 50 Nm
抓手大扭矩 My,靜態 50 Nm
抓手大扭矩 Mz,靜態 50 Nm
導向部件的潤滑間隔 10 MioCyc
產品重量 1285 g
安裝方式 要么:
通過內螺紋和定位套
通過通孔和定位套
氣動接口 G1/8
端蓋材料 PA
外殼材料 硬質陽極氧化精制鋁合金
爪手夾爪材料 高合金不銹鋼
