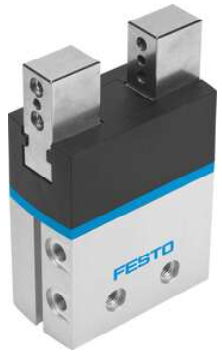

平行抓手
DHPS-16-A
1254043
GTIN: 4052568016449
規格 16
每個爪手夾爪的行程 5 mm
大替換精度 ≤0.2 mm
擺動爪手夾爪的大間隙 ax、ay <0.5 deg
大爪手夾爪間隙 Sz <0.02 mm
旋轉對稱 ≤0.2 mm
重復精度，爪手 <0.02 mm
爪手夾爪的數量 2
安裝位置 可選
工作模式 雙作用
爪手功能 平行
結構特點 手柄
制先導工作運動順序
導軌 滑動軸承導軌
位置檢測 通過接近開關
符號 00991894
總抓取力，打開，6 bar 210 N
總爪手力，關閉，6 bar 190 N
工作壓力 2 bar ... 8 bar
爪手的大工作頻率 3 Hz
6 bar 時的短打開時間 33 ms
6 bar 時的短關閉時間 41 ms
每個外部爪手夾爪的大質量 150 g
工作介質 壓縮空氣，符合 ISO 8573-1:2010 [7:4:4]
工作和先導介質說明 可用潤滑介質工作（之后須一直潤滑介質工作）
耐腐蝕等級 CRC 1 - 耐腐蝕能力
油漆濕潤缺陷物質（PWIS）符合性 VDMA24364-B2-L
適用于鋰離子電池 不使用銅含量過 5% 的金屬。例外情況：印刷電路板、電纜、電插
頭連接器和線圈
環境溫度 5 °C ... 60 °C
每個爪手夾爪的抓取力，打開，6 bar 105 N
爪手夾爪的抓取力，關閉，6 bar 96 N
轉動慣量 0.465 kgcm2
爪手夾爪上的大力 Fz，靜態 150 N
爪手的大扭矩 Mx，靜態 8 Nm
抓手大扭矩 My，靜態 8 Nm
抓手大扭矩 Mz，靜態 8 Nm
導向部件的潤滑間隔 10 MioCyc
產品重量 184 g
安裝方式 要么：
通過內螺紋和定位套
通過通孔和定位套
氣動接口 M3
端蓋材料 PA
外殼材料 精制鋁合金
硬質陽極氧化處理
爪手夾爪材料 高合金不銹鋼
