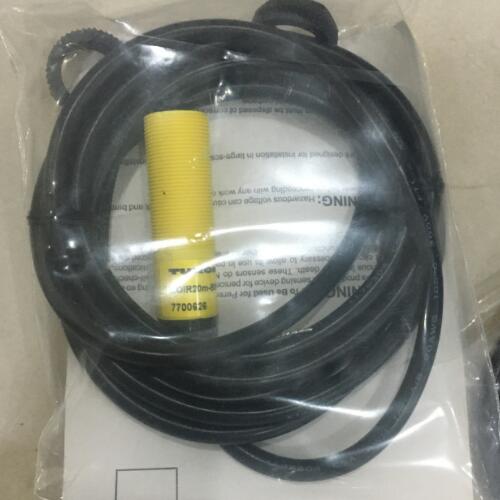

簡單介紹TURCK對射式傳感器EOIR20M-BS18-6X
結構參數:
光縫會減小發射光束的尺寸:安裝光縫會減小通過鏡頭的光的能量(光縫越小,通過的光就越少)。
例如:直徑 20mm 的鏡頭安裝上帶一孔的光縫后,則通過此孔的光的能量僅為原來的(1/4) 或1/16,如果發射器和接收器都安裝了光縫,則光的能量會損失雙倍。
矩形光縫與同尺寸的圓孔形光縫相比,其鏡頭接收光的區域較大。
因此,如果被測物通過光束的方向是一定的,則優先選用矩形光縫(如邊沿檢測)。
如果小的被測物通過光束的方向不是固定的,則優先選用圓形光縫。
在使用對射式傳感器檢測小物體時,一方面要有效光束的尺寸必須小于被測物的尺寸,同時要使鏡頭保留盡可能大的可視區域,以足夠的檢測距離。
對射式-光縫:對于對射式光電傳感器,在檢測小的部件或進行定位時,其有效光束可能會太大以致不能進行檢測。
在這種情況下,可以給傳感器加裝光縫來減小有效光束的尺寸。
對射式檢測模式要求發射器與接收器對射安裝,以接收器能接收到發射器發出的光。
當被測物擋住光束時,傳感器就會檢測到。這種模式對光能的利用率,并且能提供的過量增益。
對射式-光路對準:光路對準可使數量的發射光到達接收器,發射光要位于接收區域的位置。
當發射器為可見光時,為使光路對準方便,在接收器鏡頭的正前方放一淺色的標定物,通過觀察照在標定物上的光斑來調整發射器位置。
將標定物移開,觀察傳感器上的過量增益指示燈,細調發射器和接收器的位置以達到的對準位置。
對射式-檢測距離:檢測距離是指傳感器的發射器與接收器之間的距離。
有效光束是指發射的所有光束中起作用的那部分,為檢測物體,此部分光必須要被全部遮擋。
有效光束與發射器發射的光束或接收器的可接收區域是不一樣的。
