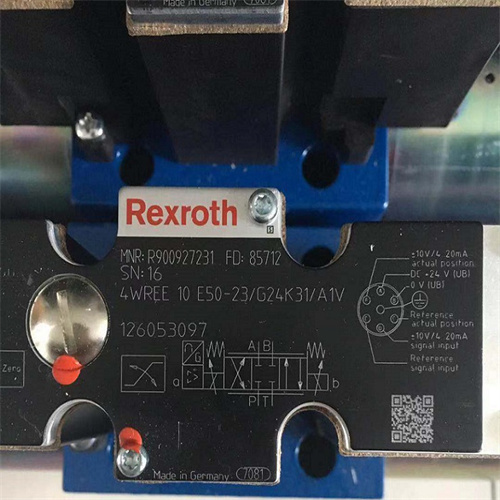

力士樂比例方向閥4WREE10E75-23/G24K31A1V
比例方向閥直動式,閥芯帶位移電反饋,不帶/帶集成式放大版(OBE);
電液換向閥的各處采用0形密封圈密封。先導閥采用12V直流濕式電磁鐵驅動,因為在相同條件下,
由于濕式電磁閥比干式電磁閥具有較小的靜、動摩擦力,結構尺寸相對較小,可消除閥體與電磁鐵間的密封,并且使用壽命長,工作可靠性。
通徑6和10 ,壓力315 bar,流量80/180 L/min,重量2.2/6.3kg和2.4/6.5kg;
直動式比例方向閥,有帶位移電反饋和集成式放大板(OBE)對于型號4WREE用;無代號帶放大版不帶集成或E帶集成放大板;
對流量方向和大小的閉環控制;
5種機能符號:E,E1-, V, W,W1- ,EA, WA;
流量壓差;2X系列;
電氣連接:4WRA型=K4,4WRAE型=K3;4WREE型
4WRE →直控式比例換向閥,板式結構
E →帶內置放大器(無E可通過連接外部放大器)
10 → 10通經(也有6通經等)
E →機能符號(也有E1-、V、W、W1-、EA、WA等)
75 →閥的壓差為10bar時的額定流量(NS10) 75 L/min
(也有(NS6)08、16、32,(NS10)25、50、75等)
2X →20至29系列(20至29:安裝和連接尺寸不變)
G24 →24V直流電源
K31 →帶符合E DIN 43 563-AM6-3的插座,不帶插頭 插頭 需單獨訂貨(K4
指帶符合DIN 43 650-AM2的插座 不 帶插頭)
A1 →WREE型A1或F1接口:給定值輸入±10 V(F1=給定值 輸入4至20mA)
V →氟橡膠矩形密封圈 符合DIN 51 524 標準的液壓油 (HL,HLP)
力士樂比例方向閥4WREE10E75-23/G24K31A1V
