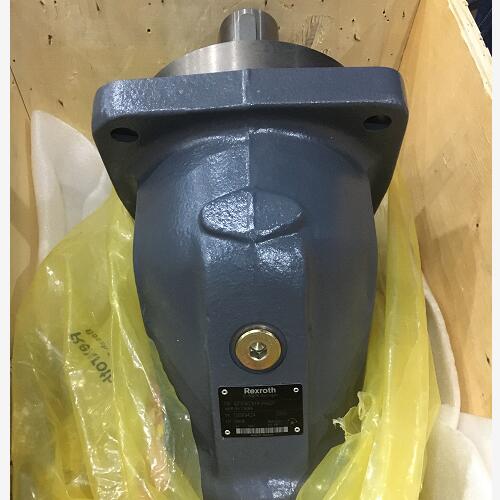

力士樂柱塞馬達型號A2FE63/61W-VZL191J-S

起動繼電器控制電路是由點火開關控制的，被控制對象是繼電器線圈電路。當接通點火開關起動擋時，電流從蓄電池正極經過起動機電源接線柱到電流表，在從電流表經點火開關，繼電器線圈回到蓄電池負極。于是繼電器鐵心產生較強的電磁吸力，是繼電器觸點閉合，接通起動機電磁開關的控制電路。

液壓馬達:習慣上是指輸出旋轉運動的，將液壓泵提供的液壓能轉變為機械能的能量轉換裝置.

電磁開關主要由電磁鐵機構和電動機開關兩部分組成。電磁鐵機構由固定鐵心、活動鐵心、吸引線圈和保持線圈等組成。固定鐵心固定不動，活動鐵心可以在銅套里做軸向移動。活動鐵心前端固定有推桿，推桿前端安裝有開關觸盤，活動鐵心后段用調節螺釘和連接銷與撥叉連接。銅套外面安裝有復位彈簧，作用是使活動鐵心等可移動部件復位。電磁開關接線的端子的排列位置如圖所示

高速馬達:齒輪馬達具有體積小、重量輕、結構簡單、工藝性好、對油液的污染不敏感、耐沖擊和慣性小等。缺點有扭矩脈動較大、效率較低、起動扭矩較小(僅為額定扭矩的60%--70%)和低速穩定性差等。

葉片馬達;是轉子槽內的葉片與殼體(定子環)相接觸，在流入的液體作用下使轉子旋轉的液壓馬達。葉片馬達與其他類型馬達相比較具有結構緊湊、輪廓尺寸較小、噪聲低、壽命長等，其慣性比柱塞馬達小、但抗污染能力比齒輪馬達差、且轉速不能太高、一般在200r/min 以下工作。葉片馬達由于泄漏較大，故負載變化或低速時不穩定。

當吸引線圈和保持線圈通電產生的磁通方向相同時，其電磁吸力相互疊加，可以吸引活動鐵心向前移動，直到推桿前端的觸盤將電動開關觸點接通勢電動機主電路接通為止。

起動繼電器的結構簡圖如圖左上角部分所示，由電磁鐵機構和觸點總成組成。線圈分別與殼體上的點火開關端子和搭鐵端子"E"連接，固定觸點與起動機端子"S"連接，活動觸點經觸點臂和支架與電池端子"BAT"相連。起動繼電器觸點為常開觸點，當線圈通電時，繼電器鐵心便產生電磁力，使其觸點閉合，從而將繼電器控制的吸引線圈和保持線圈電路接通。

當吸引線圈和保持線圈通電產生的磁通方向相反時，其電磁吸力相互抵消，在復位彈簧的作用下，活動鐵心等可移動部件自動復位，觸盤與觸點斷開，電動機主電路斷開。

力士樂柱塞馬達型號A2FE63/61W-VZL191J-S
