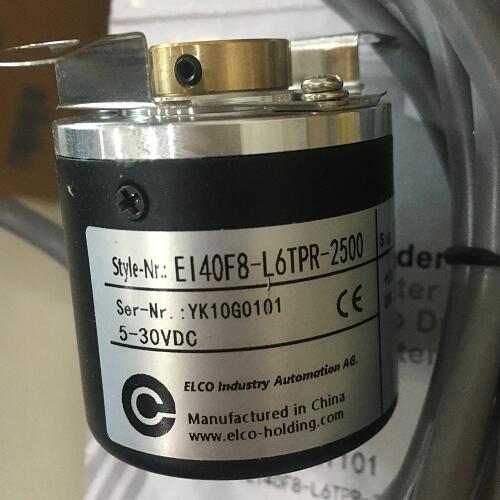

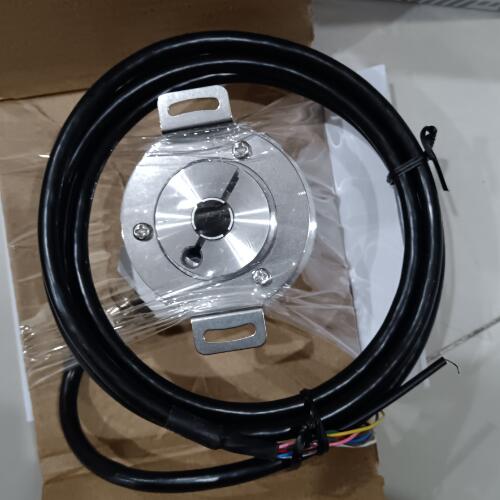

增量編碼器ELCO部件一覽EI40P6-H6PR-1024

增量編碼器ELCO部件一覽EI40P6-H6PR-1024

  • 所屬分類:瑞士ELCO宜科
  • 瀏覽次數:
  • 發布日期:2024-10-14
  • 產品概述
  • 性能特點
  • 技術參數

增量編碼器ELCO部件一覽EI40P6-H6PR-1024

編碼器是把角位移或直線位移轉換成電信號的一種裝置。前者稱為碼盤,后者稱碼尺.按照讀出方式編碼器可以分為接觸式和非接觸式兩種.接觸式采用電刷輸出,一電刷接觸導電區或絕緣區來表示代碼的狀態是"1"還是"0";非接觸式的接受敏感元件是光敏元件或磁敏元件,采用光敏元件時以透光區和不透光區來表示代碼的狀態是"1"還是"0"。

旋轉增量式編碼器以轉動時輸出脈沖,通過計數設備來知道其位置,當編碼器不動或停電時,依靠計數設備的內部記憶來記住位置。這樣,當停電后,編碼器不能有任何的移動,當來電工作時,編碼器輸出脈沖過程中,也不能有干擾而丟失脈沖,不然,計數設備記憶的零點就會偏移,而且這種偏移的量是無從知道的,只有錯誤的結果出現后才能知道。

在一個碼盤的邊緣上開有相等角度的縫隙(分為透明和不透明部分),在開縫碼盤兩邊分別安裝光源及光敏元件。當碼盤隨工作軸一起轉動時,每轉過一個縫隙就產生一次光線的明暗變化,再經整形放大,可以得到一定幅值和功率的電脈沖輸出信號,脈沖數就等于轉過的縫隙數。將該脈沖信號送到計數器中去進行計數,從測得的數碼數就能知道碼盤轉過的角度。

增量式編碼器轉軸旋轉時,有相應的脈沖輸出,其旋轉方向的判別和脈沖數量的增減借助后部的判向電路和計數器來實現。其計數起點任意設定,可實現多圈無限累加和測量。還可以把每轉發出一個脈沖的Z信號,作為參考機械零位。編碼器軸轉一圈會輸出固定的脈沖,脈沖數由編碼器光柵的線數決定。需要提高分辨率時,可利用 90 度相位差的 A、B兩路信號對原脈沖數進行倍頻,或者更換高分辨率編碼器。

解決的方法是增加參考點,編碼器每經過參考點,將參考位置修正進計數設備的記憶位置。在參考點以前,是不能位置的準確性的。為此,在工控中就有每次操作先找參考點,開機找零等方法。


增量編碼器ELCO部件一覽EI40P6-H6PR-1024
