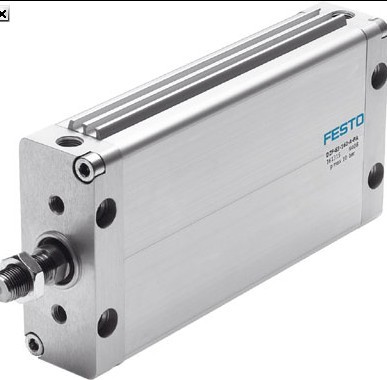

FESTO扁平型氣缸種類EZH-5/20-25-B
2) 耐腐蝕等級2，符合Festo 940 070標準
元件必須具備一定的耐腐蝕能力。外部可視元件具備基本的涂層表面，
可直接與工業環境或與冷卻液、潤滑劑等介質接觸。
活塞面積1.5x6.5 2.5x9 2.5x9 5x20 5x20 10x40
行程長度10 10 20 25 50 40
6 bar時的理論值，推進力3.0 7.5 6.0 42.0 38.0 205.0
返回力1.0 3.0 2.8 8.0 10.6 28.0
防止扭轉/導向 橢圓形活塞
工作壓力 1.6 - 10 bar
工作介質 干燥壓縮空氣，經潤滑或未經潤滑
耐腐蝕等級 CRC 2
環境溫度 -20 - 80 °C
防旋轉的較大扭矩 0.1 Nm
1) 注意接近傳感器的工作范圍
等效活塞直徑? 3.6 5.6 5.6 12 12 22
氣接口倒鉤接頭PK-3，適用于內徑為3 mm塑料氣管G
工作介質過濾壓縮空氣，潤滑或未潤滑
位置感測– – – – – 用接近傳感器
安裝型式使用橫向孔安裝
活塞面積1.5x6.5 2.5x9 2.5x9 5x20 5x20 10x40
行程長度10 10 20 25 50 40
工作壓力[bar] 3.0 …6.0 2.5 …6.0 2.8 …6.0 2.5 …6.0 2.5 …6.0 2.5 …6.0
環境溫度1) [° C] 0 …+60
活塞桿的較大角度偏移 +/- 2.5 deg
FESTO扁平型氣缸種類EZH-5/20-25-B
