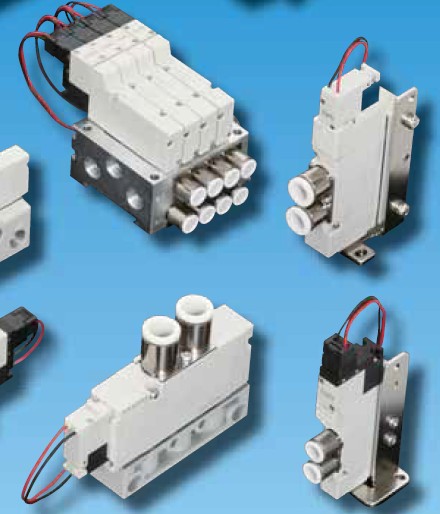

4GE219-00-BHC-3,CKD兩位單電控電磁閥

當電磁閥與其它元件并聯時，電磁閥關閉時發生的反向電壓浪涌會作用到那些元件上。

即使在24VDC用帶浪涌吸收器電磁閥時，根據不同機種浪涌電壓可達數十伏，這個反向電壓有時作用到其它并聯的元件上造成破壞和誤動作。應避免與耐反向電壓能力若的元件(例如發光二極管指示燈)并聯。另外，多個電磁閥并聯驅動時，在一個帶浪涌吸收器電磁閥所帶的浪涌吸收器中，會流經其它電磁閥的浪涌電流，由于電流過大，有時會燒壞浪涌吸收器。多個電磁閥并聯驅動時，浪涌電流集中在浪涌吸收較吸收限制電壓的浪涌吸收器中，有時同樣會發生燒壞的情況。即使是相同型號的電磁閥，因?yàn)槔擞课掌飨拗齐妷翰⒉荒芡耆恢保栽跇O端情況下也有可能燒壞。請避免多個電磁閥并聯驅動。電磁閥內置的浪涌吸收器如果被來自此電磁閥以外的過電壓，過電流破損，大多數情況下會變成短路狀態。

4GE219-00-BHC-3,CKD兩位單電控電磁閥

機能 兩位單電控

閥種類及操作方式 先導式軟滑閥

使用流體 壓縮空氣

較高使用壓力 0.7MPa

較使用壓力 0.2MPa

耐壓力 1.05MPa

環境溫度 -5至55°C(不得凍結)

流體溫度 5至55°C

手動裝置 非鎖定·鎖定兼用型

先導排氣方法 個別大氣開放性

給油 不要

保護結構 防塵

振動/沖擊 50/300m/s2次方以下

使用環境 不可在腐蝕性氣體環境中使用

線圈電壓 24VDC

額定電壓變動范圍 正負10%

保持電流 0.25A

功率 0.6W

耐熱等級 B

溫升 50°C

附件 帶浪涌吸收器及指示燈
