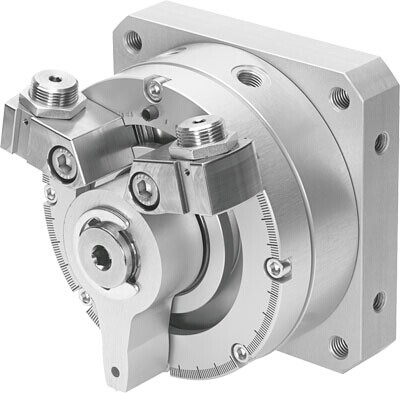

DSM-25-270-P-A-B,FESTO擺動驅動器
葉片式擺動氣缸DSM是一個帶旋轉葉片的雙作用半旋轉驅動器
葉片式擺動氣缸在整個擺角范圍內無極調節
金屬固定擋塊確保
聚氨酯材料的旋轉葉片和密封系統確保了使用壽命長
使用緩沖元件實現終端位置的調節
止動元件和擺動氣缸間的機械傳動裝置防止止動系統在加載情況下產生運動
旋轉葉片和多齒軸的組合可承受高達40Nm的扭矩
電話:O21-69OO O973
傳真:O21-3994 7616
手機:189 1857 2467
QQ:288O626O81
聯系人:張海情
郵箱:18918572467@163.com
DSM-25-270-P-A-B,FESTO擺動驅動器
尺寸 25
緩沖角度 1.2deg
旋轉角度調整范圍 0 ... 27 deg
擺動角度 0 ... 270deg
緩沖 兩端帶彈性緩沖環/板
裝配位置 任意
調節 -6 deg
工作模式 雙作用
設計結構 旋轉葉片
位置檢測 用于接近式傳感器
工作壓力 1.5 ... 10bar
6bar時的較大擺動頻率 2Hz
工作介質 壓縮空氣符合ISO8573-1:2010 [7:-:-]
耐腐蝕等級 CRC 0
環境溫度 -10 ... 60°C
較大軸向力 50N
較大徑向力 120N
6bar時的理論扭矩 5Nm
允許的質量慣性矩 0.015kgm2次方
安裝類型 具有內(陰)螺紋
氣動連接 M5
材料備注 不含有黃銅和PTFE、符合RoHS
驅動軸的材料信息 鋼、鍍鎳
密封件的材料信息 TPE-U(PU)
外殼的材料信息 鍛造鋁合金
