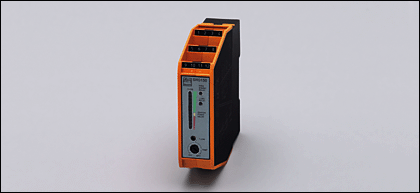

SR0150軌道安裝的控制顯示器用途
SR0150
SR0151
SR0152
SR0153
SR1000
SR2301
SR307A
SR5900
SR5906
SU7000
SU7001
SU7200
SU8000
SU8001
SU8200
SU9000
SU9001
SU9004
SV3050
SV3150
SV4050
SV4150
SV4200
SV4204
SV4500
SV4504
SV4610
流量傳感器的控制顯示器
DIN軌道安裝
電氣連接通過帶箍位螺絲的公母接頭(預裝)
連接: 1 個傳感器
應用范圍 流量、溫度和斷線監控
電氣設計 DC
工作電壓 [V] 24 DC
電壓公差 [%] +10 / -20
電流損耗 [mA] 90
防護等級 III
反相保護 否
輸出
輸出功能 繼電器
開關功能
- 流量監控 當有流量和開機延遲時間期間，繼電器閉合。
- 溫度監控 溫度標時繼電器閉合
- 斷線監控 斷線或短路時繼電器斷開
繼電器接口容量 4 A (250 V AC / 30 V DC)
短路保護 否
過載保護 否
壓監控 過壓時所有的繼電器斷開;
LED "LOW VOLTAGE/WIRE BREAK-RELAY"燈閃爍
反應時間
開機延遲時間 [s] 10...80 *)
反應時間 [s] max. 3
軟件/編程
開關點調整 電位計
選擇液體/氣體 連接接線端子23-24 **)
開關點設定 電位計
溫度范圍 [°C] 0...80
已設定開關點的重復精度 [K] ± 4
環境條件
環境溫度 [°C] -20...60, 如果有足夠的自由空間用于對流冷卻
外殼防護等級 IP 20
/測試
MTTF [年] 263
機械技術數據
外殼材料 PBT
重量 [kg] 0.233
顯示器/操作件
功能顯示 11 LED
開關狀態顯示 LED 紅色
開關狀態顯示 LED 紅色
接口 公母接頭
芯線顏色BN棕色BU藍色BK黑色WH白色GY灰色
| 1 = 流量監控 |
| 2 = 斷線監控 |
| 3 = 溫度監控 |
| 4 = 設置開機延遲時間 的外部電阻 |
| 5 = 鏈接到監控氣體介質, |
| 請根據IEC60127-2一頁中的指導標準，使用小型保險絲 |
| ≤ 5 A (快速使用) |
