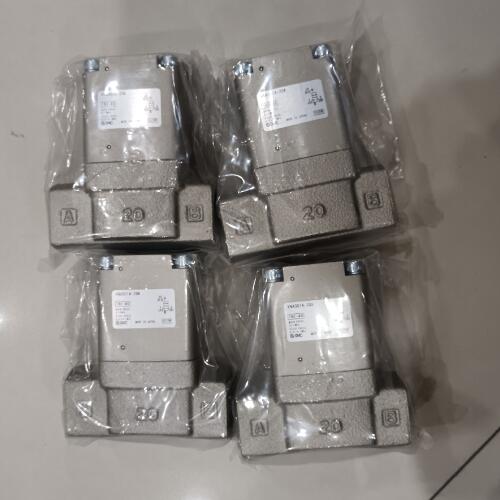

SMC2通電磁閥操作簡單VNA711A-50A-5DZ
電磁閥電磁鐵通電時,連桿被提升,帶動轉軸轉動,副閥打開。由于副閥被開啟,主閥閥杯上部的壓力流體被排出,因此主閥閥杯下部的壓力比上部高,這樣下部的壓力將主閥閥杯向上推開。主閥被打開后,上下壓力相等,閥杯在電磁力、上下壓力作用下,置于平衡狀態,閥門開通。斷電時在銜鐵自重及返回彈簧作用下,關下副閥,副閥關閉后,隨之主閥閥杯上部的壓力升高而將主閥閥杯壓下,達到斷流密封作用,閥門關閉。
導線引出方式·帶指示燈及過電壓保護回路 DZ DIN型插座式·帶指示燈及過電壓保護回路
手動操作方式 - 非鎖定推壓式
專門用于氣動系統和氣液回路控制
通電時,電磁線圈產生電磁力把關閉件從閥座上提起,閥門打開;斷電時,電磁力消失,彈簧把關閉件壓在閥座上,閥門關閉。
控制方式 外部先導電磁型
閥體材質 鋁合金
通口數 2
使用流體 空氣 / 二氧化碳(0.7MPa以下) / 氮?dú)?/ 透平油 / 液壓油
環境溫度 -5~50℃
使用流體溫度 -5~60℃
●氣控式、外部先導式電磁閥
氣動元件的流量特性是指氣動元件進出口兩端的壓力降與通過該元件的流量之間的關系??梢杂肅v值、Kv值、不可壓縮流通狀態下的有效截面積A值、有效截面積S值、流量系數Cd、聲速流導C值與臨街壓力比b值以及壅塞流動下的有效截面積A值和臨街壓力比b值表示。另外還可以用流量-壓力降特性曲線來表示。
●正反向流動都可能的平衡座閥式
SMC2通電磁閥操作簡單VNA711A-50A-5DZ
