CGR02CK30威格士遠程控制溢流閥維護事項
EATON溢流閥選型參數：
典型應用是作為平衡柱塞式溢流閥的遠程
控制裝置。CGR -02 本身不適合作為一臺
溢流閥來使用，通常用來作為以方便或遠
程位置提供系統壓力的調整。
CG-03 系列閥應用了平衡活塞式結構，設
計用于要求使用壓力可調溢流閥的場合，
限制系統壓力在想要的較大值。
這種閥可實現的壓力范圍是從 5 至 70 bar
(75 至 1000 psi)、從 35 至 140 bar (500
至 2000 psi)和從100 至 210 bar (1500 至
3000 psi)。選擇合適的壓力范圍以免在泵
和其他設備上作用過高的工作壓力。
這種閥可實現的壓力范圍是從 4.5 至 70
bar (65 至 1000 psi)，從 4.5 至 140 bar
(65 至 2000 psi) 和 4.5 至 210 bar (65 至
3000 psi)。因此，由 CGR -20 控制的主系
統溢流閥應當按照系統中要求的較高壓力
來選擇。關于主系統溢流閥，檢查型號編法。
壓力調整
松開鎖緊螺母，轉動調整螺桿或可選擇調
整旋鈕能夠調整壓力。順時針轉動壓力增
高，逆時針轉動壓力降。較高壓力在工
廠按照型號編法中的規定值通過轉動調整螺栓進行設定。
CG-03 的較高額定壓力是 210 bar (3000
psi)，額定流量能力是 0 至 30 l/min (0 至
8 US gpm)，下表列出了帶或不帶高排放
彈簧的 CG-03 在 3 種可用的壓力范圍內
的較排放壓力估值。

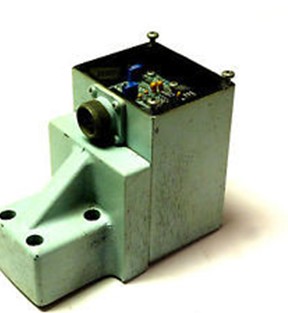

EAOTN圖片供應：
CGR02CK30威格士遠程控制溢流閥維護事項
