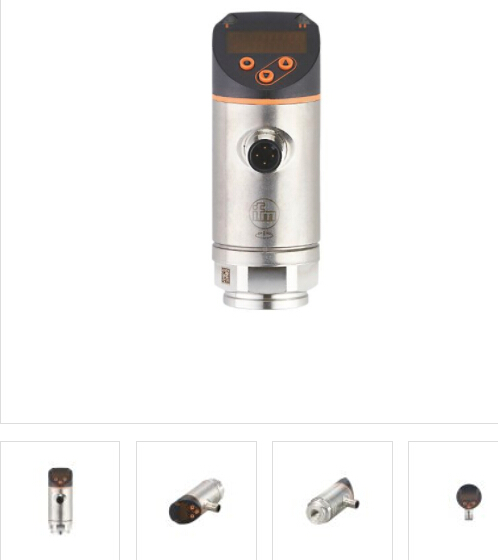

PE2094,IFM易福門帶顯示屏的壓力傳感器

帶顯示屏的壓力傳感器

PE-010-RER14-MFRKG/US/ /E

PE2094

可編程的開關輸出，配有 IO-Link 和可調整的模擬輸出

紅/綠顯示，用于明確標識可接受的范圍

高負載保護，長期穩定性

堅固的設計，適用于嚴苛的工業環境

技術資料：

應用

測量元件 陶瓷電容式壓力測量元件

應用 用于工業應用

介質 流體組2的流體，符合歐盟承壓設備指令(PED); 根據需求流體組1的流體

介質溫度 [°C] -25...80

抗壓強度

75 bar 1087 psi 7.5 MPa

爆破壓力小值

150 bar 2175 psi 15 MPa

耐真空 [mbar] -1000

壓力 相對壓力

電氣數據

工作電壓 [V] 18...30 DC; (符合EN 50178 SELV/PELV標準)

電流損耗 [mA] < 35

絕緣電阻小值 [MΩ] 100; (500 V DC)

防護等級 III

反相保護 是

開機延遲時間 [s] 0.3

watchdog集成看門狗電路 是

總的輸入/輸出

輸入和輸出總數 數字輸出數量: 2; 模擬輸出數量: 1

輸出

輸出數量 2

輸出信號 開關信號; 模擬信號; IO-Link; (可配置)

電氣設計 PNP/NPN

數字輸出數量 2

輸出功能 常開/常閉; (可設定參數)

開關量輸出DC電壓降較大值 [V] 2

開關量輸出DC的持續電流負載 [mA] 250

開關頻率DC [Hz] < 500

模擬輸出數量 1

模擬電流輸出 [mA] 4...20; (可調整量程 1:5)

負載較大值 [Ω] 500

模擬電壓輸出 [V] 0...10; (可調整量程 1:5)

負載電阻小值 [Ω] 2000

短路保護 是

短路保護類型 脈沖

過載保護 是

測量/設定范圍

測量范圍

精度/偏差

開關點精度 [測量范圍值的%] < ± 0,4; (Turn down 1:1)

重復精度 [測量范圍值的%] < ± 0,1; (溫度波動< 10 K; Turn down 1:1)

特征曲線偏差 [測量范圍值的%] < ± 0,25 (BFSL) / < ± 0,5 (LS); (Turn down 1:1; BFSL = Best Fit Straight Line; LS = 極限點設定)

滯后偏差 [測量范圍值的%] < ± 0,1; (Turn down 1:1)

長時間穩定性 [測量范圍值的%] < ± 0,05; (Turn down 1:1; 每6個月)

溫度系數零點 [測量范圍值的百分比 / 10 K] 0,2; (-25...80 °C)

溫度系數量程 [測量范圍值的百分比 / 10 K] 0,2; (-25...80 °C)

反應時間

反應時間 [ms] < 1.5

可編程的延遲時間dS, dr [s] 0...50

用于開關量輸出的阻尼dAP [s] 0...4

用于模擬量輸出的阻尼 (dAA) [s] 0...4

模擬輸出響應時間較大值 [ms] 3

軟件/編程

參數設定 遲滯/窗口; 常開/常閉; ON延遲、關斷延時; 阻尼; 顯示單位; 電流/電壓輸出
