產品介紹：

機型型號: 雙作用·標準型

產品種類: 雙活塞桿·耐切削油刮板型

 a 安裝形式: 兩側支撐件型

 b 缸徑

 c配管螺紋種類: Rc螺紋

 d 行程

 e 開關型號: 耐切削油用開關、導線長

 f 開關數: 帶2個

 g選擇項: 無

 g附件: 雙耳環連接件

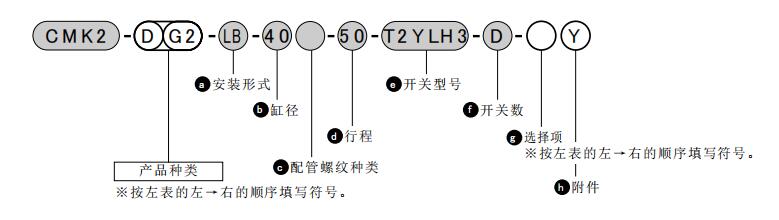

型號表示例子

CMK2 D G2 LB 40 50 T2YLH3 D

注1: 背靠型帶有2個氣缸。在各個氣缸的產品種類時，請按照下述方法。

僅限于S1，在帶產品種類的場合，請在S1的行程前填寫產品種類符號。

（例）CMK2-B-32-H25-50: 僅S1為油壓型。

僅限于S2，在帶產品種類的場合，請在S2的行程前填寫產品種類符號。

（例）CMK2-B-32-25-H50: 僅S2為油壓型。

S1、S2都帶產品種類的場合，請在口徑前填寫產品種類符號。

（例）CMK2-BH-32-25-50: S1、S2都為油壓型

注意事項：

注1：請帶防墜功能的氣缸。另外，也請前端附帶還是后端附帶。（用略圖示出）

注2：請帶防回轉功能的氣缸。

注3：不帶防墜功能的端蓋側帶有緩沖。（比如，CMK2-Q-32-H時，前端帶有緩沖。）

注4：摩擦阻抗高于標準的速型（或者微速型）。

注5：行程末端的緩沖區域不能滿足速性能。

注6：可對應100攝氏度以下的使用溫度。

注7：有時可能會因防塵套的反作用力而不能滿足速性能。

注8：必須確認飛出到氣缸上的溶劑或者切削液與防塵套之間的相容性。

注9：僅可對應前端防墜型。

注10：G2，G3及P7，P71的情況下，活塞桿、螺母的材質已為不銹鋼（M）。（不需要M符號。）

注11：防回轉的情況下，活塞桿的材質已為不銹鋼。（選擇了M的情況下，活塞桿螺母的材質也為不銹鋼。）

注12：有關新型P7，P71，請參考“潔凈室元件系統”（樣本No.CB-O33S）
