喜開理帶制動級無活塞桿型氣缸應用領域4KB310-10-DC24V

喜開理帶制動級無活塞桿型氣缸應用領域4KB310-10-DC24V

  • 所屬分類:CKD(喜開理)電磁閥
  • 瀏覽次數:
  • 發布日期:2018-10-27
  • 產品概述
  • 性能特點
  • 技術參數

日本喜開理帶制動級無活塞桿型氣缸應用領域4KB310-10-DC24V

規格

缸徑     mm       12  16  20  25  32   40   50   63

動作方式           雙作用型

使用流體         壓縮空氣



較高使用壓力     mpa              0.7

較使用壓力     氣缸部分map     0.2    0.15     0.1

                 制動器部分mpa    0.3注

耐壓力        mpa           1.05

環境溫度                        5   60



連接口徑         氣缸部分

                制動器部分   m5   Rc1/8    Rc1/4    Rc3/8

行程允許誤差    mm          +.. .. ..1000.., +.. .. ..2000..

使用活塞速度     mm/s         50..1000

緩沖                      帶氣緩沖

給油                     不可

停止精度        mm          ..1.5..300mm/s無負荷時..

保持力          n         66 118 184 288 483 754 1178 1870

動作原理

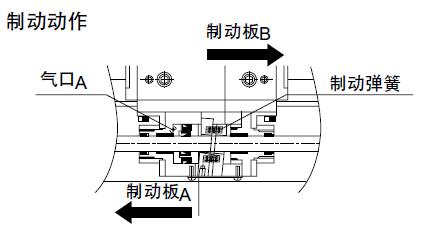

從氣口..進行排氣的話,制動板 、 被彈

簧力推動,制動板 、 以各自為支點,往

箭頭方向傾斜,并且因氣缸推力制動力增強,

活塞桿得到保持。



從氣口..進行供氣的話,制動板 、 受解

除活塞推動,制動板 、 與活塞桿成直角,

相互間產生間隙,活塞桿恢復自由狀態。

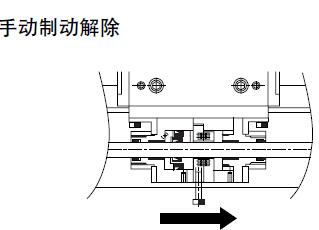

卸下端蓋,把內六角螺栓等擰入制動板 ,

往箭頭方向放倒的話,則制動板 、 變?yōu)槠?/p>

行,活塞桿恢復自由。..也可通過一字形起子

等,使得制動板傾斜方向恢復原狀的方法來

解除制動。..
