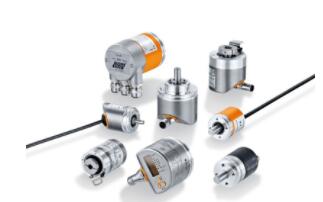

易福門IFM編碼器技術介紹

--按照經過驗證的工業標準進行設計

--緊湊堅固的外殼

--用于直接在執行器上安裝的空心軸編碼器

--帶有集成現場總線接口的版本

--用于軸向和徑向使用的電纜接口

技術數據：

應用 編碼器,速度監控器,計數器

功能原理 增量式

檢測系統 磁性

外殼長度 80.2 mm

軸直徑 10 mm

軸材料 不銹鋼

分辨率 10000

外殼防護等級 IP 65

環境溫度 -40...85 °C

原材料 法蘭: 鋁; 外殼: 不銹鋼(1.4521/444); 插頭: 不銹鋼(1.4401/316); 顯示窗口: PEI

max. Drehzahl mechanisch Wert 12000 U/min

工作電壓DC 4.75...30 V

連接方式 接插件

通信接口 IO-Link

產品 易福門或同價值的

性能類別：

RVP510 增量式 ? 58 / L = 80.2 mm 實心軸 10 mm 1...10000; (可設定參數; 出廠設定: 1024) 分辨率

RUP500 增量式 ? 58 / L = 64 mm 實心軸 6 mm 1...10000; (可設定參數; 出廠設定: 1024) 分辨率

ROP520 增量式 ? 58.5 / L = 69 mm 單面開通的空心軸 12 mm 1...10000; (可設定參數; 出廠設定: 1024) 分辨率

RM9000 式 ? 36.5 / L = 100 mm 實心軸 10 mm 4096 分辨率; 4096 步距; 4096 圈數; 24 Bit

RV3100 增量式 ? 58 / L = 79.5 mm 實心軸 10 mm 1...10000; (可設定參數; 出廠設定: 1024) 分辨率

ROP521 增量式 ? 58 / L = 56.2 mm 單面開通的空心軸 12 mm 1...10000; (可設定參數; 出廠設定: 1024) 分辨率

RB3500 增量式 ? 36.5 / L = 65 mm 實心軸 6 mm 1...10000; (可設定參數; 出廠設定: 1024) 分辨率

RO3100 增量式 ? 58 / L = 69 mm 單面開通的空心軸 12 mm 1...10000; (可設定參數; 出廠設定: 1024) 分辨率

RB3100 增量式 ? 36.5 / L = 65 mm 實心軸 6 mm 1...10000; (可設定參數; 出廠設定: 1024) 分辨率

RV3500 增量式 ? 58 / L = 79.5 mm 實心軸 10 mm 1...10000; (可設定參數; 出廠設定: 1024) 分辨率

RA3101 增量式 ? 36.5 / L = 58.5 mm 單面開通的空心軸 6 mm 1...10000; (可設定參數; 出廠設定: 1024) 分辨率

RM9001 式 ? 36.5 / L = 100 mm 實心軸 10 mm 4096 分辨率; 4096 步距; 4096 圈數; 24 Bit

RM3011 式 ? 58 / L = 110 mm 實心軸 10 mm 8192 步距; 4096 圈數; 25 Bit

RA3100 增量式 ? 36.5 / L = 58.5 mm 單面開通的空心軸 6 mm 1...10000; (可設定參數; 出廠設定: 1024) 分辨率

RO3101 增量式 ? 58.5 / L = 69 mm 單面開通的空心軸 12 mm 1...10000; (可設定參數; 出廠設定: 1024) 分辨率

RU3100 增量式 ? 58 / L = 63.5 mm 實心軸 6 mm 1...10000; (可設定參數; 出廠設定: 1024) 分辨率

RM8004 式 ? 36.5 / L = 74 mm 單面開通的空心軸 12 mm 4096 步距; 4096 圈數; 24 Bit

RM3007 式 ? 58 / L = 110 mm 實心軸 10 mm 8192 步距; 4096 圈數; 25 Bit

RO3500 增量式 ? 58.5 / L = 68.6 mm 單面開通的空心軸 12 mm 1...10000; (可設定參數; 出廠設定: 1024) 分辨率

RO3501 增量式 ? 58.5 / L = 68.6 mm 單面開通的空心軸 12 mm 1...10000; (可設定參數; 出廠設定: 1024) 分辨率

ROP524 增量式 ? 58.5 / L = 69 mm 單面開通的空心軸 15.875 mm 1...10000; (可設定參數; 出廠設定: 1024) 分辨率

ROP522 增量式 ? 58.5 / L = 69 mm 單面開通的空心軸 15 mm 1...10000; (可設定參數; 出廠設定: 1024) 分辨率

RM9010 式 ? 42 / L = 107.9 mm 實心軸 10 mm 4096 分辨率; 4096 步距; 4096 圈數; 24 Bit

RM8001 式 ? 36.5 / L = 69.5 mm 實心軸 6 mm 4096 分辨率; 8192 圈數; 25 Bit
