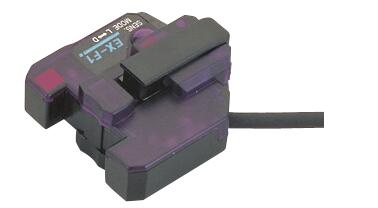

產品特征液面檢測傳感器SUNX,松下安裝技巧
內置放大器,無需分別設置放大器和檢測頭。
可以節省空間。
可以從任何角度,隨時確認檢測狀態。
否則可能產生誤動作,敬請注意。
如果如右圖所示在檢測表面粘附水滴,將對檢測產生影響。因此請充分注意管道外壁的結露。
另外,管道內壁的水滴和氣泡也會對檢測產生影響。敬請注意。
本產品并非耐水、耐藥品構造,請避免在與水或藥品等直接接觸的場所使用。
D: 電源逆接保護用二極管
ZD: 電涌電壓吸收用齊納二極管
Tr: NPN輸出晶體管
使用扎帶系于管道上,安裝方便容易。
需要再調節安裝位置時,通過安裝位置調節桿,無需剪斷扎帶,就可輕松進行再調整。
通過開關可選擇入光時ON/遮光時ON。即使管道里沒有液體,
但由于它能使輸出處于ON或OFF狀態,所以它對安裝過程中的檢測有用。
當管道是空的時,由于管壁和空氣的折射率相差很大,光就經管內壁反射回到受光部。
當管道中有液體時,由于管道和液體的折射率相差不大,光就通過管壁射入液體,不會反射到受光部。
利用動作切換開關,可根據用途切換輸出動作。
如下表所示,根據動作切換開關狀態的不同,檢測狀態中指示燈的點亮動作和輸出動作也不同。
使用時,請避開電源接通時的過渡狀態(50ms)。
請勿將此傳感器用于不透明配管。
渾濁或高粘度的液體不能被穩定檢測。
安裝傳感器時,請將傳感器檢測部中心的凹陷部緊貼在管道上。
(注1): 渾濁或高粘度的液體不能被穩定檢測。
(注2): 請勿使用非適用管道。
用扎帶和防滑管將傳感器安裝在管道上,如下圖所示。
安裝前請確認脫扣桿復位。(位置如圖所示)將兩個扎帶系緊,如圖所示將多余部分除去。
