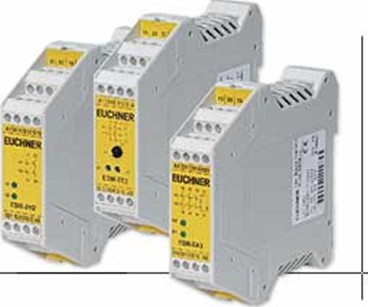

EUCHNER安全繼電器簡要說明ESM-BL203

說明

接配線選項

通過采用適用的接配線方法，即可選用以下功能：

繼電器通過自動啟動功能或啟動按鍵啟動

下游繼電器或接頭監控

繼電器輸出

其輸出為電氣解耦方式，采用冗余設計。

性能

應用較高安全防護等級3，依據EN ISO 13849-1

LED狀態指示燈

單通道或雙通道控制

2個冗余安全觸點

技術參數

機械值和環境

殼體材料      PA6.6聚酰胺

觸點材料          AgNi-10

安裝方法        35mm安裝導軌，符合DIN EN 60715 TH35標準

接線方式        接線端子

控制電纜長度 配有0.75mm2橫截面導線    1000 m

                安全觸點 13/14、23/24

環境溫度   UB = 115/230V AC時 -15 ... 40 °C

防護等級      IP20

機械使用壽命 工作周期    10 x 106

安全觸點數 2

電氣連接等級

工作電壓 AC 230 V -10% ... +10%

功耗（視在功率） 230 V AC時 3,5 VA

額定絕緣電壓Ui     250 V

測試電壓    控制系統/觸點 2,5 kV

控制電壓   在S11上 24 V 18,6 ... 26 V 復位按鈕

控制電流   S11...S14 40 mA

LED指示燈 2個狀態顯示屏（綠色），用于繼電器K1和K2

                  安全觸點13/14、23/24

輸出類型    常開 繼電器觸點，浮動和動作（冗余）

額定脈沖耐受電壓Uimp 泄漏路徑/氣隙    4 kV

過壓類別，符合IEC EN 60664-1標準      3

額定電源頻率       50 ... 60 Hz

污染程度（外部，符合EN 60947-1標準） 2

配接線截面        0,14 ... 2,5 mm2 接線端子（尺寸）

開關電壓   AC 較大250 V

          DC 較大24 V

開關電流      小20 mA 24V時

EUCHNER安全繼電器簡要說明ESM-BL203
