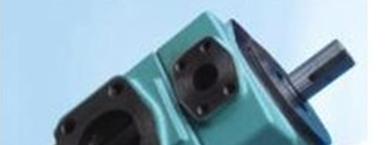

日本yuken雙聯葉片泵中文說明及常見故障排除
這些泵具有高壓和高性能,特別適用于噪音運行。
為了符合各種應用,包括注塑機,PV2R系列單3泵提供了從5.8到237厘米/轉(.354到14.46立方英尺/升)這樣的寬范圍的輸出流量。
泵的整體驅動部件組合成套件形式,可用作墨盒套件。 因此,可以容易地更換驅動部件。
這些雙泵由兩個PV2R索引組成,單個泵在單個殼體內串聯組合并由公共軸驅動。 提供單個吸入口和兩個排出口,以便可以將輸出流提供給單獨的電路。
液壓油污染導致泵故障,泵壽命縮短。 對液壓油進行足夠的污染控制,并將污染水平保持在NAS級別12以內。
此外,在吸入側使用100毫米(150目)的罐式過濾器,距離罐體大于50毫米(2英寸) 底部。
軸的對準
盡可能使用柔性聯軸器,并避免彎曲或推力產生任何應力。
較大允許偏差小于0.1 mm(.004英寸)TIR,較大允許角度小于0.2°。
吸氣壓力
將泵入口處的吸入壓力設置在下表中給出的值。 此外,使用具有安裝圖所示直徑的吸入側的管道。
在泵安裝在水箱上或高于罐頂蓋的位置的情況下,泵的吸入口的高度
應使用于1米(3.3英尺)的油位(小于0.8米(2.6英尺)),如果使用磷酸酯流體或含水流體}。
雙聯葉片泵同單聯葉片泵特點相同,專為噪聲而開發的高壓、高性能泵。
為對應注塑成型機等廣泛用途,本型泵具有5.8—237cm2/rev極寬的流量范圍。另外,泵內臟組成組件,利于維修。
葉片泵流量不足的原因及排除方法
常見故障及其原因 | 排除方法 |
頂蓋處螺絲松動,軸向間隙增大,容積效率下降 | 適當擰緊螺釘,間隙均勻、適當(間隙為0.04~0.07 mm) |
個別葉片滑動不靈活 | 清洗。清洗后仍不靈活時,應單槽調配,使葉片 |
定子內表面磨損,葉片不能與定子內表面良好接觸 | 定子內表面磨損一般在吸油腔處 |
配流盤端面磨損嚴重 | 更換 |
葉片與轉子裝反 | 使葉片傾角方向和轉子的旋轉方向一致 |
系統泄漏大 | 逐個元件檢査泄漏,同時檢查壓力表是否被臟物堵塞 |
常見故障及其原因 | 排除方法 |
油面過,油液吸不上 | 檢査并加注到規定油標線 |
油液黏度過大,使葉片在轉子槽內滑動不 靈活 | 一般用20#液壓油或22#汽輪機油 |
配油盤端面與殼體內平面接觸不良,高壓腔串通 | 整修配油盤端面 |
泵體內部有砂眼,高壓腔串通 | 更換 |
電動機轉向反了 | 糾正 |
