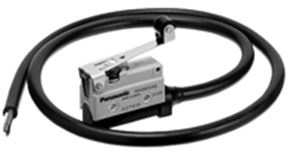

簡述Panasonic日本限位開關，松下限位開關性能參數

上海乾拓貿易有限公司

　企業QQ：2880626087

　電話；021-69001039

　手機；17321017802（微信）

　郵箱；17321017802@163.com

　地址：上海市嘉定區江橋嘉涌路99弄6號713室

利用機械運動部件的碰撞使其觸頭動作來實現接通或分?jǐn)嗫刂齐娐罚_到一定的控制目的。

通常，這類開關被用來限制機械運動的位置或行程，

使運動機械按一定位置或行程自動停止、反向運動、變速運動或自動往返運動等。

在電氣控制系統中，限位開關的作用是實現順序控制、定位控制和位置狀態的檢測。

用于控制機械設備的行程及限位保護。構造：由操作頭、觸點系統和外殼組成。

在實際中，將限位開關安裝在預先安排的位置，

產品：UL、CSA、CE、CCC

額定工作電壓：250VAC，額定工作電流：10A

防護等級：IP64

殼體尺寸：28×64×25 mm，安裝孔距離：21×56 mm

端子部全開放構造，便于布線

改進型支持10A電流

（如固定架、門框等，簡稱靜物）上或者運動的物體（如行車、門等，簡稱動物）上。

除普通負載型外，新增了小負載型(雙 接點)

經濟的樹脂外殼型

限位開關又稱行程開關，可以安裝在相對靜止的物體

當裝于機械運動部件上的模塊撞擊行程開關時，限位開關的觸點動作，實現電路的切換。

因此，行程開關是一種根據運動部件的行程位置而切換電路的電器，它的作用原理與按鈕類似。

限位開關廣泛用于各類機床和起重機械，用以控制其行程、進行終端限位保護。

在電梯的控制電路中，還利用行程開關來控制開關轎門的速度、自動開關門的限位，轎廂的上、下限位保護。

限位開關分工作限位開關和極限限位開關，工作限位開關是用來給出機構動作到位信號的。

極限限位開關是防止機構動作出設計范圍而發生事故的。

當行程開關的機械觸頭碰上擋塊時，切斷了（或改變了）控制電路，機械就停止運行或改變運行。

當動物接近靜物時，開關的連桿驅動開關的接點引起閉合的接點分?jǐn)嗷蛘邤嚅_的接點閉合。

由開關接點開、合狀態的改變?nèi)タ刂齐娐泛碗姍C。

工作限位開關安裝在機構需要改變工況的位置，

開關動作后，給出信號，進行別的相關動作。

極限限位開關安裝在機構動作的遠端，用來保護機構動作過大出現機構損壞

限位開關，指為保護內置微動開關免受外力、水、油、氣體和塵埃等的損害，

而組裝在外殼內的開關，尤其適用于對機械強度和環境適應 性有特殊要求的地方。

形狀大致分為橫向型、豎向型和復合型。

小型化設計，適用于狹小的空間

合金本體，塑料上蓋

由于機械的慣性運動，這種行程開關有一定的“行程”以保護開關不受損壞。

非接觸式的形式很多，常見的有干簧管、光電式、感應式等，這幾種形式在電梯中都能夠見到。

當然還有更多的形式。

限位開關是一種常用的小電流主令電器。

限位開關就是用以限定機械設備的運動極限位置的電氣開關。

限位開關有接觸式的和非接觸式的。

接觸式的比較直觀，機械設備的運動部件上，安裝上行程開關，

與其相對運動的固定點上安裝極限位置的擋塊，或者是相反安裝位置。

種類豐富

樹脂外殼、壓鑄外殼型

優異的耐環境性(壓鑄外殼型)

將連接器式標準化
