供應日本SUNX功率繼電器主要特點,CX-442
1.線圈的顯示
涂黑的線圈表示通電狀態。磁保持型繼電器的情況下,接線圖一般被顯示為復位狀態,因此線圈記號也被顯示為復位線圈被通電的狀態。(出口國外的商品有可能情況相反,請注意。)
2.線圈額定電壓
了繼電器的正常動作而加圈上的基準電壓。為壽命,TJ使用額定電壓。
3.額定勵磁電流
圈上施加額定電壓時通過的電流值。
4.額定消耗功率
向線圈施加額定電壓時消耗的功率。
(額定消耗功率=線圈額定電壓×額定勵磁電流)
5.線圈電阻
DC型繼電器線圈的直流電阻值,即手冊中標記溫度條件下的值。
(通常環境為20℃,但根據種類的不同也有例外情況,請注意。)
6.吸合電壓(置位電壓)
升高初始狀態的繼電器線圈的輸入電壓,繼電器吸合時的電壓。對于磁保持繼電器而言,把從復位狀態轉換到置位狀態時的電壓稱為置位電壓。
7.釋放電壓(復位電壓)
降線圈的輸入電壓,繼電器變?yōu)槌跏紶顟B(tài)時的電壓。對于磁保持繼電器而言,逐漸向復位線圈提高輸入電壓(單線圈磁保持增加反向供電電壓)而返回復位狀態時的電壓稱為復位電壓。另外,雖然吸合電壓(置位電壓)或釋放電壓(復位電壓)通常是在20℃的溫度條件下測定的,但根據繼電器的不同有時也在25℃的溫度條件下規定,請注意手冊中記載的數值。
8.較大連續施加電壓
可以向線圈施加的電壓允許范圍的較大值。但不是持續允許值。根據環境溫度會有所不同,請確認各種類對應的手冊記載值。
●耐沖擊性
耐沖擊性可分為誤動作沖擊與耐久沖擊,有下列意思。
誤動作沖擊
因使用過程中的沖擊而閉路的觸點在規定時間以上不斷開的范圍內的沖擊。另外,觸點斷開時間規定為10μs以下
耐久沖擊

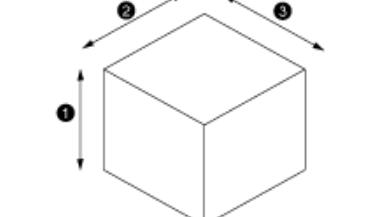

是指運輸中或使用中不引起各部分的損傷,滿足工作特性范圍的沖擊。3軸方向各進行6次試驗,共進行18次
●耐振性
耐振性分為誤動作振動和耐久振動,有以下意思。
誤動作振動
是指使用中因振動形成閉路的觸點在規定時間以下不斷開的范圍內的振動。但是,觸點斷開時間的值以誤動作沖擊為準。
耐久振動
是指運輸中或使用中沒有引起各部分的損傷,滿足操作特性范圍的振動。3軸方向各進行試驗2小時,共計進行6小時
●機械壽命
是指不向繼電器的觸點通電,向操作線圈加線圈額定電壓,使其以規定的機械性較大工作頻度工作時的動作次數

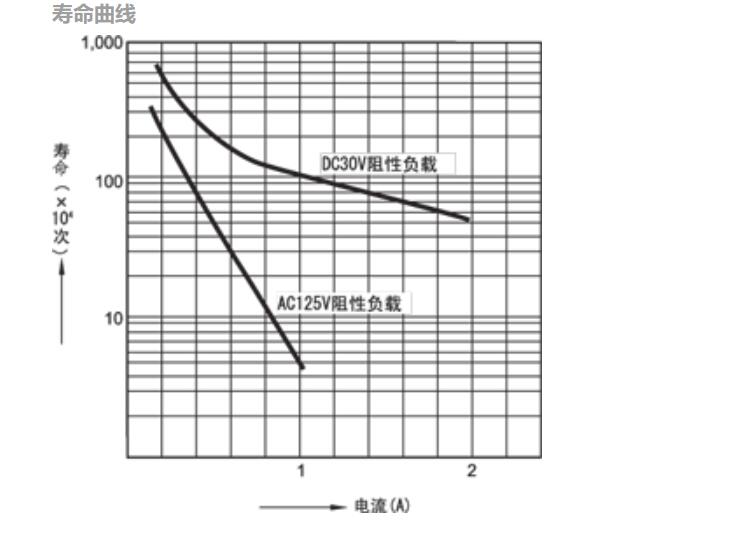

●電氣壽命
是指向觸點連接額定負載,向操作線圈施加線圈額定電壓,通斷時的次數。
●較大動作頻率
