采用無引線焊接貼裝的新型半導體封裝技術，實現薄※3mm機殼。即便是過去只有光纖頭才能安裝的狹窄空間，而今也可輕松自如地裝入。同時，內置有放大器，無需另外安裝放大器，可節省空間。

適用于各種場合：

耐彎曲電纜型 全機型系列陣容

全機型都備有耐彎曲電纜類型，并且耐彎曲性得到了進一步提高。

顧客可根據不同的用途加以選擇。客可根據不同的用途加以選擇。

同時，標準型的導線直徑繼續保持?2.0mm電纜外徑，比EX-10系列變得更細，電纜的布線輕松自如。

耐彎曲電纜型 全機型系列陣容

保護結構IP67

因采用保護結構IP67，即使是會濺到水的線也盡可放心。

同時，傳感器安裝支架及螺絲，均備有不易生銹的不銹鋼制產品配件。

注意: 如果在檢測過程中淋上水，有時會檢測到水

安裝用支架更加豐富!

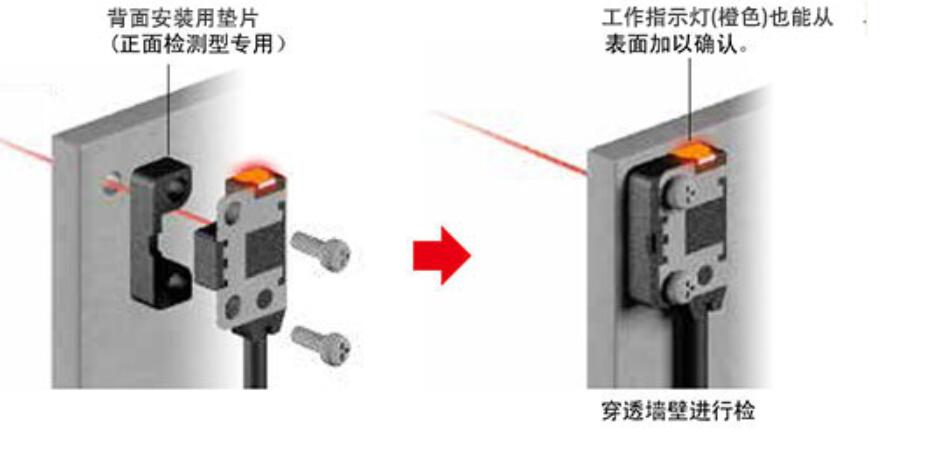

安裝用支架也更加豐富，包括便于穿透墻壁進行檢測的背面安裝用墊片（1種）及傳感

器安裝構件（3種），拓寬了傳感器安裝的幅度。

重要參數：

貨產品號 EX-Z11FA

型號 EX-Z11FA

CE標示適用指令 EMC指令、RoHS指令

輸出動作 入光時ON

檢測距離 50mm

小檢測物體 ?0.3mm不透明體(完全遮光物體)(投光?受光器設定距離50mm)

重復精度(垂直于檢測軸) 0.02mm以下

電源電壓 12～24V DC±10%　脈動P-P10%以下

消耗電流 投光器: 10mA以下

受光器: 10mA以下

輸出 NPN開路集電極晶體管

? 較大流入電流: 20mA

? 外加電壓: 30V DC以下(輸出和0V間)

? 殘留電壓: 1.5V以下(流入電流20mA)

輸出:短路保護 配備

反應時間 0.5ms以下

工作狀態指示燈 橙色LED(輸出ON時點亮)

穩定指示燈 綠色LED(穩定入光時, 穩定非入光時點亮)

耐環境性:保護構造 IP67(IEC)

耐環境性:使用環境溫度 -10～+55℃(注意不可結露, 結冰), 存儲時: -30～+70℃

耐環境性:使用環境濕度 35～85%RH, 存儲時: 35～85%RH

耐環境性:使用環境照度 白熾燈: 受光面照度5,000?x以下

耐環境性:耐電壓 AC1,000V 1分鐘　所有充電部與外殼之間

耐環境性:絕緣電阻 所有充電部與外殼之間, 20MΩ以上, 基于DC250V的高阻表

耐環境性:耐振動 頻率10～500Hz 雙振幅3mm(MAX.20G)　X, Y和Z方向各2小時

耐環境性:耐沖擊 頻率500m/s2(約50G) X, Y和Z方向各3次

投光元件 紅色LED(投光波峰波長: 650nm, 變調式)

接地方式 浮動

材質 本體外殼: PBT

鏡頭: 聚碳酸脂

支架部: SUS304(正面檢測型 背面部SUS301)

電纜 帶0.1mm23芯(投光器2芯) 橡膠絕緣電纜2m

電纜延長 0.3mm2以上的電纜, 投光?受光器各全長長可延長到50m

重量 本體重量: 投光?受光器各自約15g

包裝重量: 約35g

附件 M2安裝螺絲: 1套(正面檢測型: 長度6mm, 側面檢測型: 長度10mm)

備注 未的測量條件為使用環境溫度=+23℃。
