CM2-Z系列日本SMC品牌氣壓式氣缸

CDM2B32-135AZ-M9BL

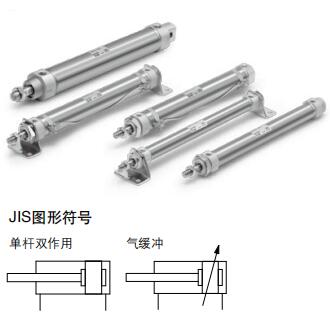

CM2-Z 系列 氣缸/標準型 單桿雙作用

桿端內螺紋標準化

磁性開關可操作性提高，易于調整位置

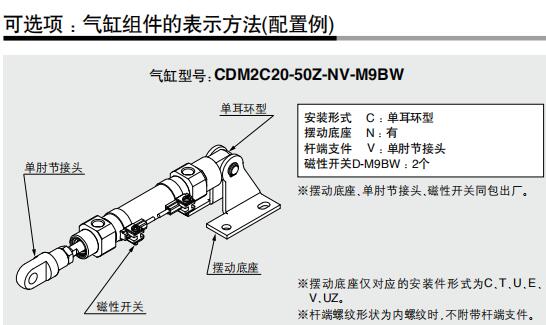

設有單耳環型、耳軸型用擺動底座

設定了桿端安裝件、擺動底座安裝件的型號(節省分別訂購氣缸和安裝件的時間)

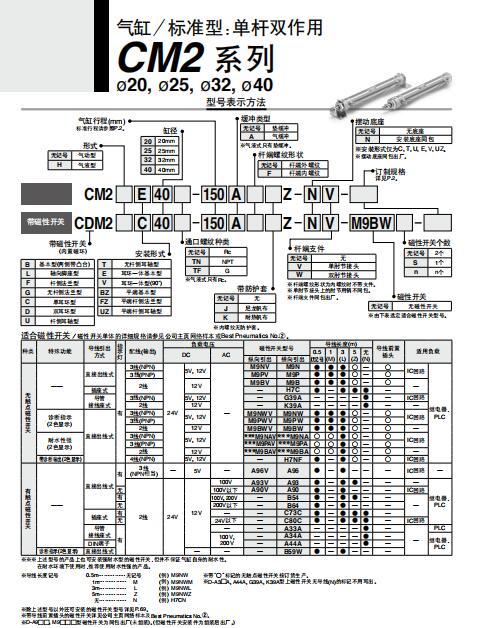

帶磁性開關 (CDM2-Z系列: CDM2，CDM2W，CDM2K，CDM2KW，CDM2R，CDM2RK，CDM2□P，CDBM2)

內置磁環 D 內置磁環

形式 - 氣壓式

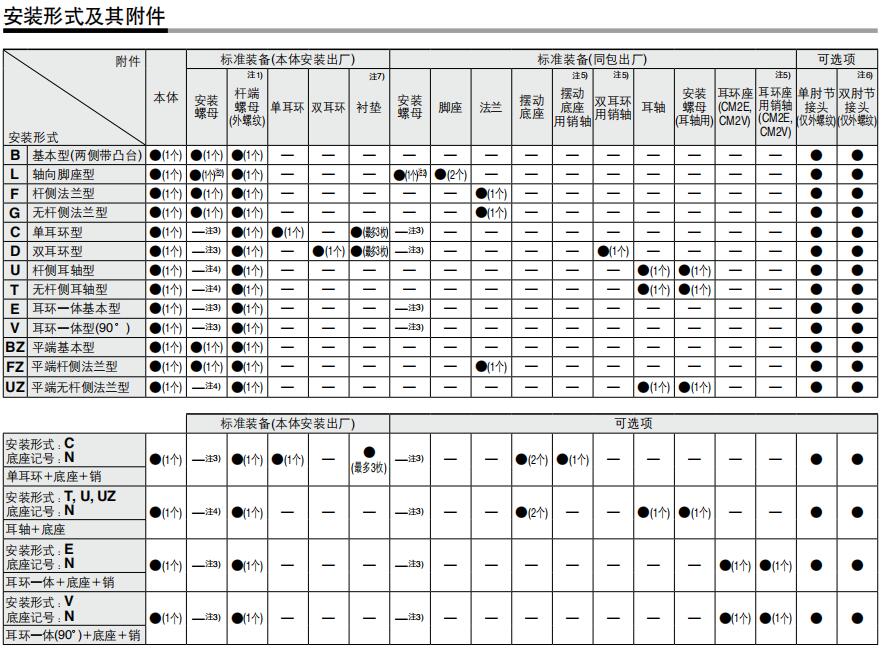

安裝形式 B 基本型(兩側帶凸臺)

缸徑 32 缸徑 32mm

通口螺紋的種類 - Rc

氣缸行程 135 135

氣缸追記號 A 氣緩沖,桿端外螺紋,無防護套

雙行程標記 - 行程標記

氣缸行程2 - 無氣缸行程2

氣缸追記號2 - 橡膠緩沖,桿端外螺紋,無防護套

擺動底座 - 無底座

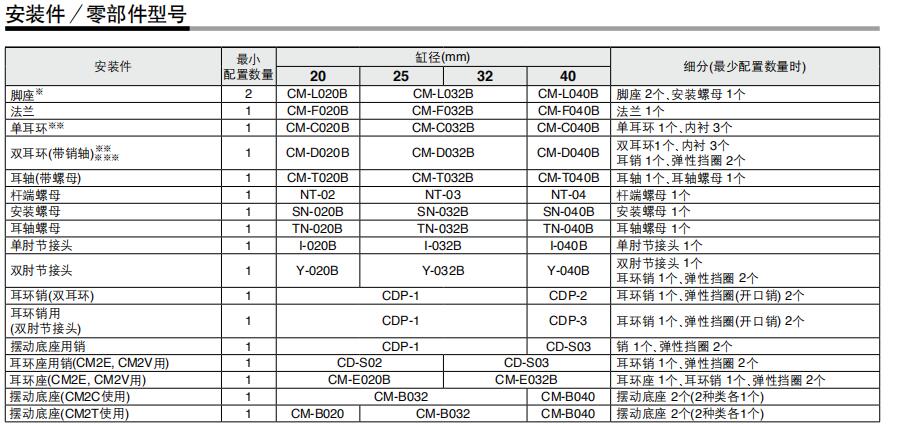

桿端安裝件 - 無支件

磁性開關型號 M9BL 無觸點磁性開關, 直接出線式, 帶指示燈, 2線式, 橫引出, 導線長3m, 適用電壓：DC24V(DC10~28V)

磁性開關個數 - 2個 或 無

訂制規格 - 標準

安裝方式 基本型

緩沖形式 氣緩沖

桿端螺紋 桿端外螺紋
