日本thk LM滾動導軌產品種類/數據表

LM滾動導軌系本公司主要產品，是全球率先將直線滾動部件付諸于實際應用的產品。它使開發、高剛性、節能型、長壽命的高速機床成為現實

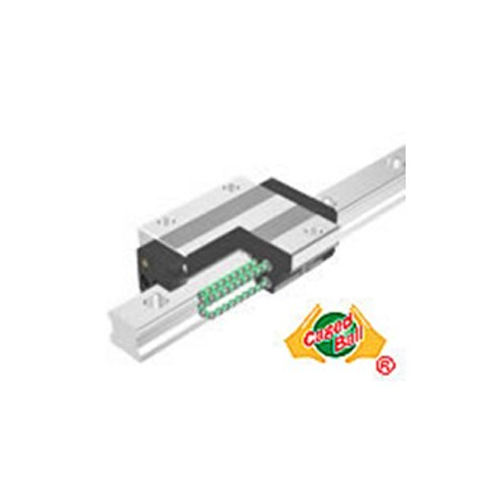

保持器型LM滾動導軌

采用球保持器可消除鋼球的相互摩擦，實現噪音、好音質、長期免維護和優異的高速性。

型號一覽
SHS, SSR, SHW, SRS, SCR, EPF, SVR/SVS

保持器型滾柱滾動導軌

采用滾子保持器，實現了磨擦、平滑運動和長期免維護的高剛性滾子導軌。

型號一覽
SRG, SRN, SRW

LM滾動導軌（全鋼球型）

LM滾動導軌（全鋼球型）從小型導軌到機床用的大型導軌，從直線導軌到弧形導軌，一系列型號適合各種用途。

型號一覽
HSR, SR, NR/NRS-X, HRW, SRS-G, RSR, HR, GSR, CSR, MX, JR, HCR, HMG, NSR-TBC, HSR-M1, SR-M1, RSR-M1, HSR-M2, HSR-M1VV, SR-MS

檢測與維修

編輯

滾珠絲杠所產生故障是多種多樣的，沒有固定的模式。有的故障是漸發性故障，要有一個發展的過程，隨著使用時間的增加越來越嚴重；有時是突發性故障，一般沒有明顯的征兆，而突然發生，這種故障是各種不利因素及外界共同作用而產生的。所以通過正確的檢測來確定真正的故障原因，是快速準確維修的前提。

1）滾珠絲杠螺母副及支撐系統間隙的檢測與修理
　　當數控機床出現反向誤差大、定位精度不穩定、過象限出現刀痕時，要先檢測絲杠系統有沒有間隙。檢測的方法有:用百分表配合鋼球放在絲杠的一端中心孔中，測量絲杠的軸向竄動，另一塊百分表測量工作臺移動。正反轉動絲杠，觀察兩塊百分表上反映的數值，根據數值不同的變化確認故障部位。
　　a）絲杠支撐軸承間隙的檢測與修理
　　如測量絲杠的百分表在絲杠正反向轉動時指針沒有擺動，說明絲杠沒有竄動。如百分表指針擺動，說明絲杠有竄動現象。該百分表較大與小測量值之差就是絲杠的軸向竄動的距離。這時，我們就要檢查支撐軸承的背帽是否鎖緊、支撐軸承是否已磨損失效、預加負荷軸承墊圈是否合適。如果軸承沒有問題，只要重新配做預加負荷墊圈就可以了。如果軸承損壞，需要把軸承更換掉，重新配做預加負荷墊圈，再把背帽背緊。絲杠軸向竄動大小主要在于支撐軸承預加負荷墊圈的精度。絲杠安裝精度的狀態是沒有正反間隙，支撐軸承還要有0.02mm左右的過盈。
　　b）滾珠絲杠雙螺母副產生間隙的檢測與維修
　　通過檢測，如果確認故障不是由于絲杠竄動引起的。那就要考慮是否是絲杠螺母副之間產生了間隙，這種情況的檢測方法基本與檢測絲杠竄動相同。用百分表測量與螺母相連的工作臺上，正反向轉動絲杠，檢測出絲杠與螺母之間的較大間隙，然后進行調整。

方法如圖2所示，調整墊片4的厚度，使左右兩螺母1、2產生軸向位移，從而消除滾珠絲杠螺母副間隙和產生預緊力。因絲杠螺母副的結構不同，所以調整方法也不同，這里不一一列舉。
